イーゼット施工機械の分類

イーゼット施工機械の分類
  • ※施工機械の詳細寸法、施工対応する杭仕様につきましては、旭化成建材までお問い合わせください。

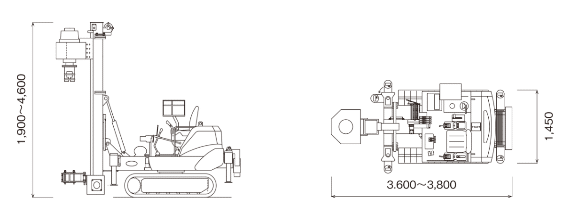

SSタイプ

SSタイプ

機械幅1,450mm、施工時高さ1,900mm~、機械重量5t程度、究極の狭施工、施工現場の重量制限に対応するために開発した超小型タイプ施工機械です。杭本体部径はφ190.7mmまで対応可能です。

拡大版は下記のPDFより
ご確認ください
SSタイプ図面1
SSタイプ図面2

SS’タイプ(旧名称:新SS)

機械幅1,750mm~、機械長4,500mm~とSSタイプより若干大きくなりますが、トルク性能を2倍以上向上させた高性能の超小型施工機械です。

拡大版は下記のPDFより
ご確認ください

タイプA

SS’タイプ:タイプA図面1
SS’タイプ:タイプA図面2

タイプB

SS’タイプ:タイプB図面1
SS’タイプ:タイプB図面2
SS’タイプ1
SS’タイプ2

SS’マシンの基本性能

SS’マシンの基本性能
  • 注意:対応杭仕様について詳しくは、施工地盤のデータを確認の上お答えいたします。

SSSタイプ

2009年9月から運用を開始したイーゼットSSS(スリーエス)施工機械。そのコンパクトさ、施工能力を評価され、多くの計画で究極のイーゼット施工を実現してきております。1m以下という狭い搬入路にも対応、イーゼット工法での提案力を大きく広げることに成功しております。

SSSタイプ
SSSタイプ:ホーム上での施工状況
拡大版は下記のPDFより
ご確認ください
  • 注意:本施工機械は電気駆動方式のため、施工の際に発電機などの電源設備を必要とします。
  • 注意:SSSマシンは機械が小型であるため、施工の可否、施工のスピードについては、地盤データと選択する杭仕様を踏まえて慎重な対応が必要となります。具体的な検討については必ず弊社までお問い合わせください。

SSSマシンの基本性能

SSSマシンの基本性能

施工杭種類対応

SSSタイプ:施工杭種類対応
  • 注意:対応杭仕様について詳しくは、施工地盤のデータを確認の上お答えいたします。

2mタイプ

特に高さ制限が生じる場所に対応するため、従来とまったく異なった機械設計コンセプトで開発した高性能機械。杭本体部径はφ318.5mmまで施工可能、イーゼット施工機械で最低空頭に対応します。

拡大版は下記のPDFより
ご確認ください

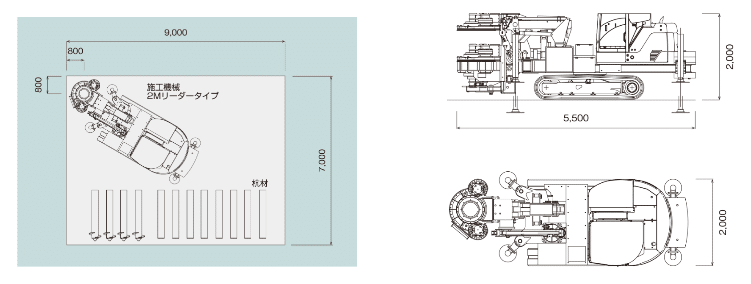

2mリーダー機施工配置図

2mリーダー機施工配置図
2mタイプ図面
2mタイプ1
2mタイプ2

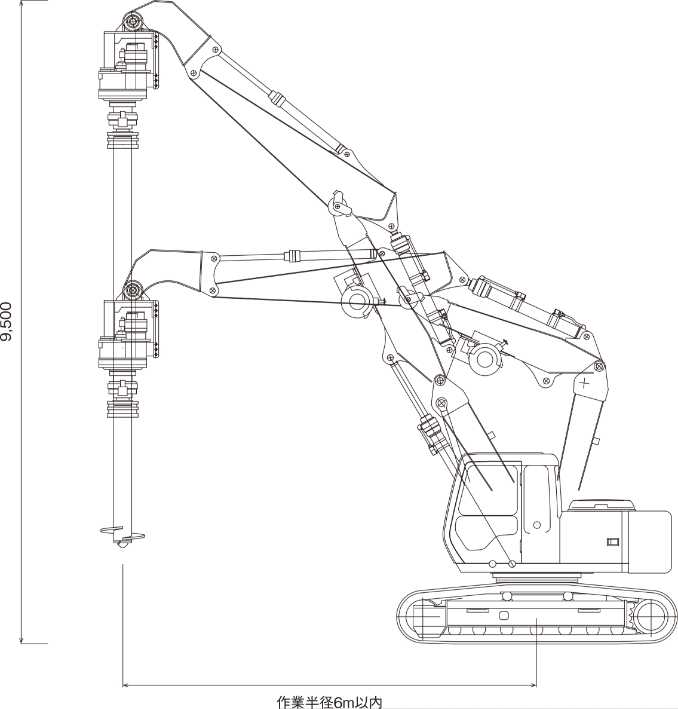

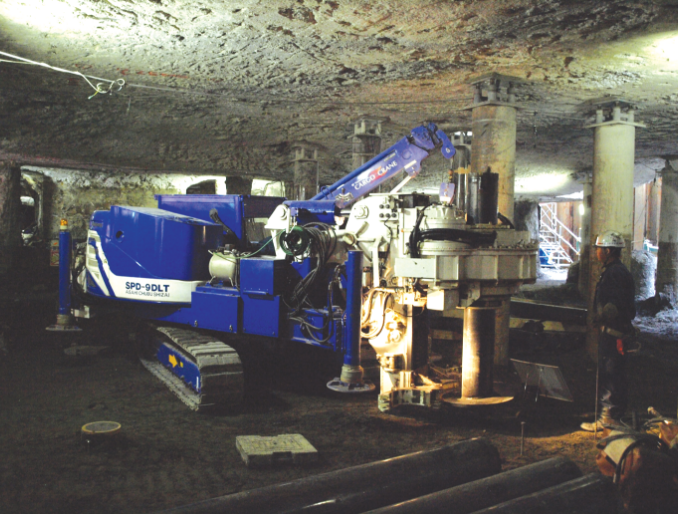

リーダレスタイプ

リーダレスタイプ

2014年5月から運用を開始したリーダレス施工機械。従来の機械では寄り付けなかった位置に打設可能となり、イーゼット工法での提案の幅を広げることに成功しております。

拡大版は下記のPDFより
ご確認ください
リーダレスタイプ図面1
リーダレスタイプ図面2

リーダレスマシンの基本性能

リーダレスマシンの基本性能

施工杭種類対応

リーダレスタイプ:施工杭種類対応
  • 注意:対応杭仕様について詳しくは、施工地盤のデータを確認の上お答えいたします。

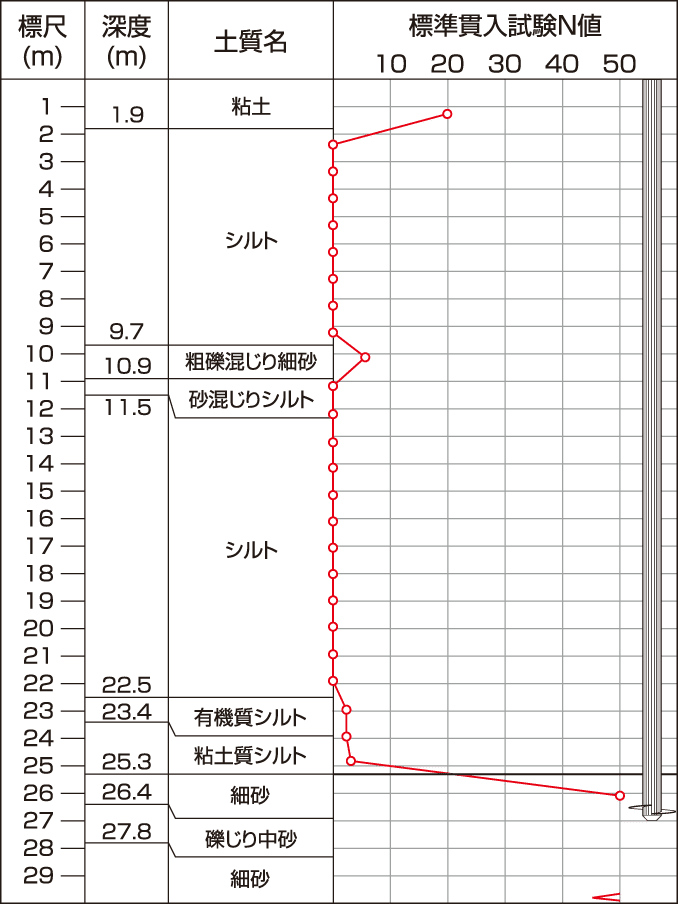

リーダレス施工機械採用例

リーダレスタイプ施工機械採用例

従来の施工機械では、既存の設備を移設しなければ寄り付けなかった杭心に対し、リーダレス機を提案することで設備を移設すること無く杭を打設することができました。

  • 採用例
  • 杭本体部径/216.3mm 羽根部径/600mm
  • 杭長/27m
リーダレスタイプ2
リーダレスタイプ:法面への打設イメージ

法面への打設イメージ

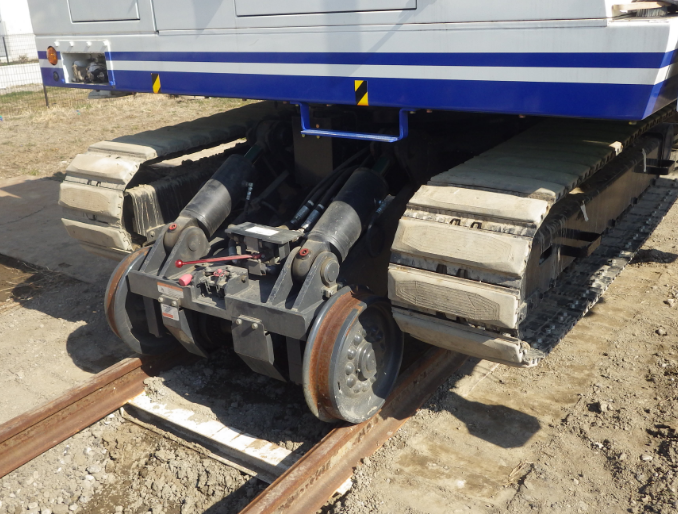

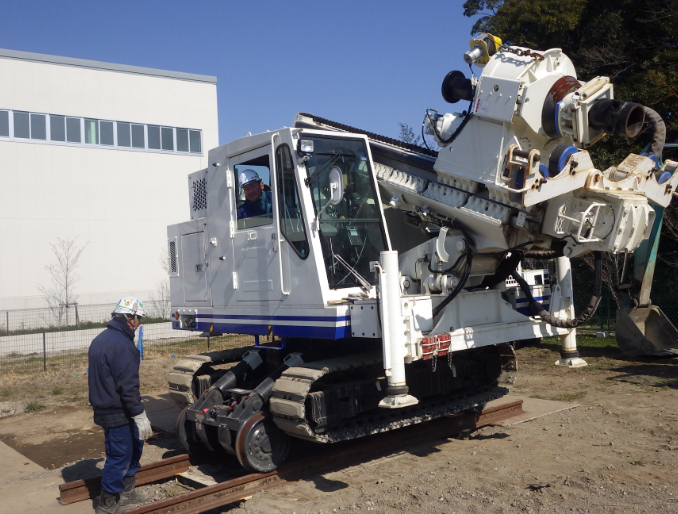

軌陸タイプ

軌陸タイプ
軌陸タイプ2
  • ※詳しくは、旭化成建材にお問い合わせ下さい。
