冷凍・冷蔵倉庫向け
断熱パネル
断熱パネルとネオマフォーム

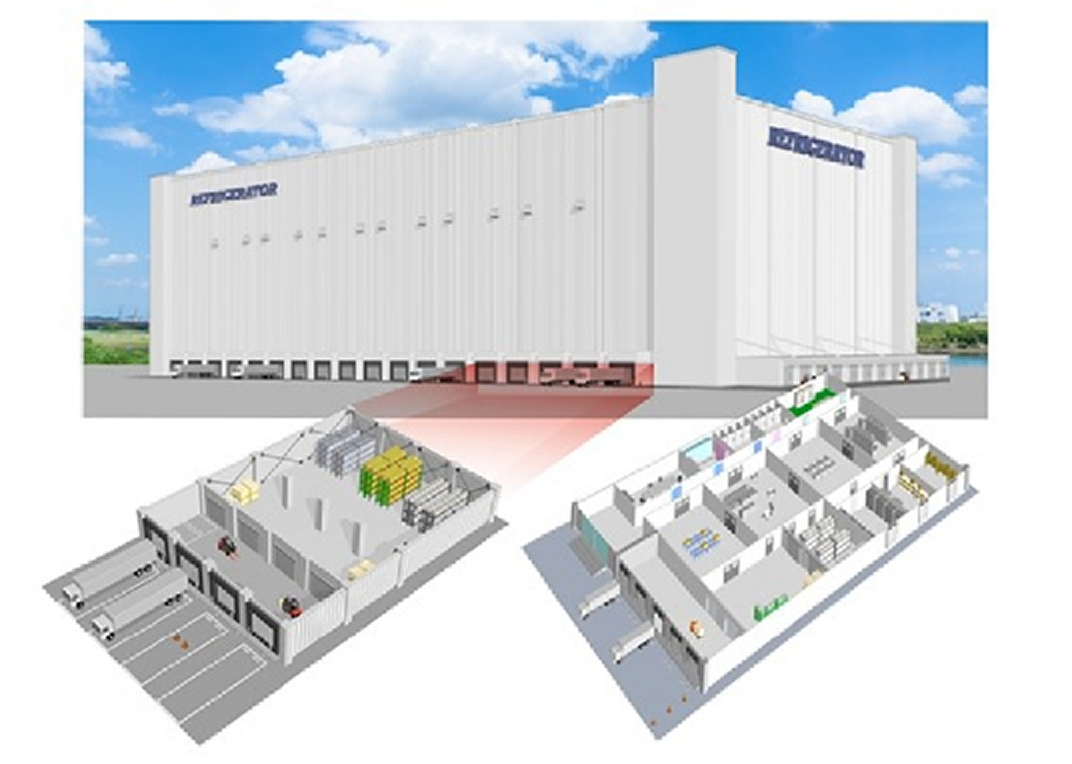

冷凍・冷蔵倉庫、食品・医薬品系工場、コールドチェーンを受け持つ物流倉庫など、温度管理が必要とされる建築物においては、間仕切り壁、天井などに多くの断熱パネルが使用されます。
ネオマフォームは その断熱パネルの芯材として活躍しています。
不燃パネルのコア材として
ネオマフォームを金属断熱パネルの芯材として使用することで不燃試験をクリア、多くのパネルメーカー様の不燃パネル向け芯材として活用いただいております。
ネオマフォーム芯材パネルの不燃試験。表面や内部に大きな損傷無し、発熱量等も基準を下回ります。

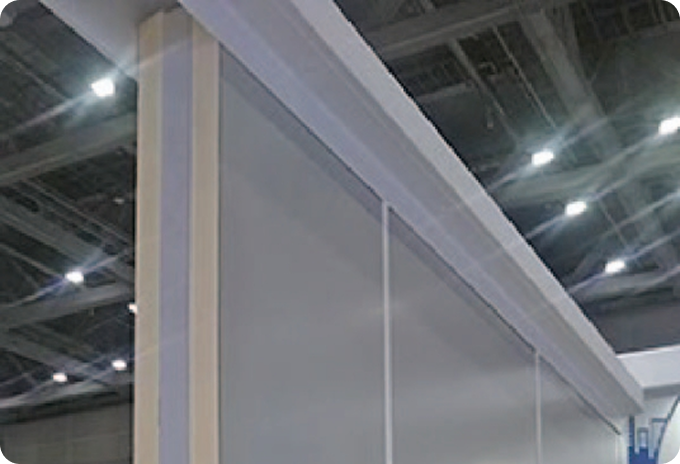

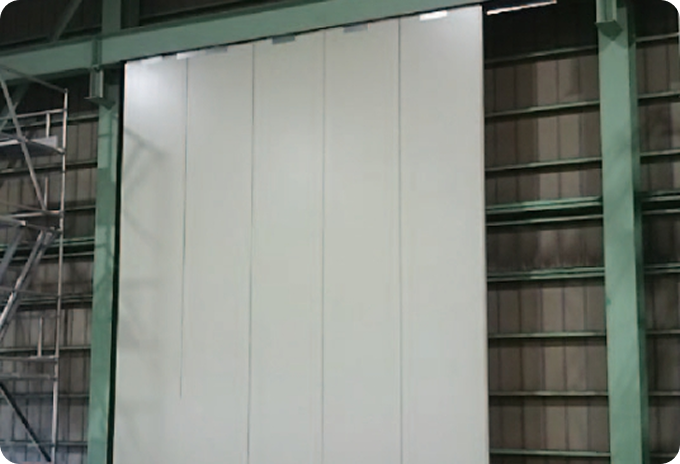

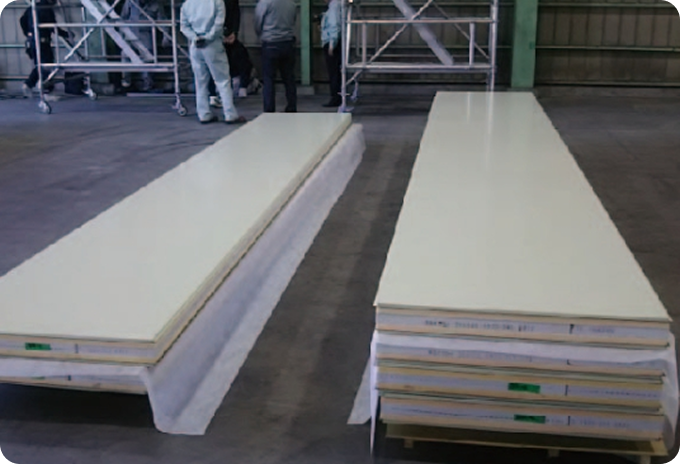

ネオマフォーム芯材の断熱パネル製品（林保冷工業株式会社製 SNパネル）
| SN40 | SN75 | SN100 | SN125 | SN150 | SN175 | SN200 | SN250 | SN300 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| パネル厚さ（mm） | 41 | 76 | 101 | 126 | 151 | 176 | 201 | 251 | 301 | |
| 芯材 | 厚さ(mm) | 40 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
| 材料 | ネオマフォーム | |||||||||
| 表面鋼板 | カラー鋼板等 | |||||||||
| 平均熱還流率(W/m2・K) | 0.53 | 0.29 | 0.22 | 0.174 | 0.15 | 0.134 | 0.116 | 0.093 | 0.074 | |
| 推奨温度範囲 | 5℃以上 | -10℃以上 | -15℃以上 | -20℃以上 | -25℃以上 | -30℃以上 | -35℃以上 | -45℃以上 | -50℃以上 | |
| パネル重量（kg/m²） | 8.4 | 10 | 11 | 12.2 | 13.2 | 14.4 | 15.4 | 17.6 | 19.8 | |
| 標準パネル幅（mm） | 900(MAX) | |||||||||
| パネル最大長さ（mm） | 6000(MAX) | |||||||||
| パネルジョイント仕様 | メス/メス・スプライン嵌合式 | |||||||||
| 目地接続 | 不燃スプライン＋シリコンコーキング仕上げ | |||||||||
その不燃性能、高い断熱性能により、マイナス50℃を超える低温の建築物でも活用することが可能です。
耐火断熱パネル製品での活用
大規模な施設においては防火区画上の理由から、間仕切壁に断熱性のみならず耐火性能も必要とされるケースがあります。 ネオマフォームを活用した耐火断熱パネルが、国土交通大臣 1時間間仕切り耐火認定を取得しております。

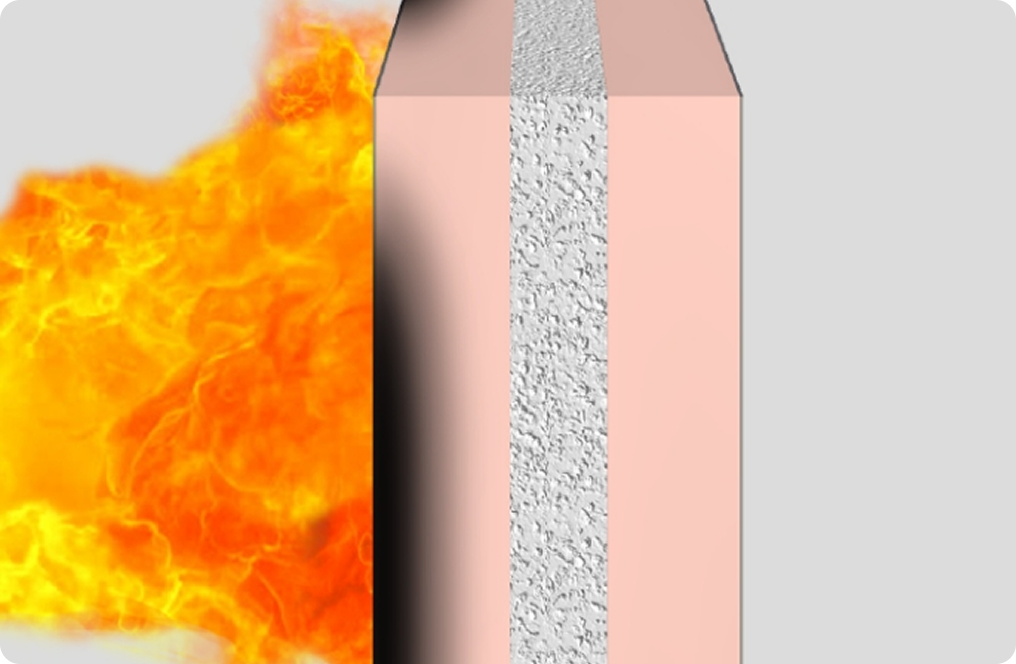

耐火断熱パネル 耐火性能発揮のメカニズム（イメージ図）
耐火断熱パネル構成
（林保冷工業製 SN-Tパネル）

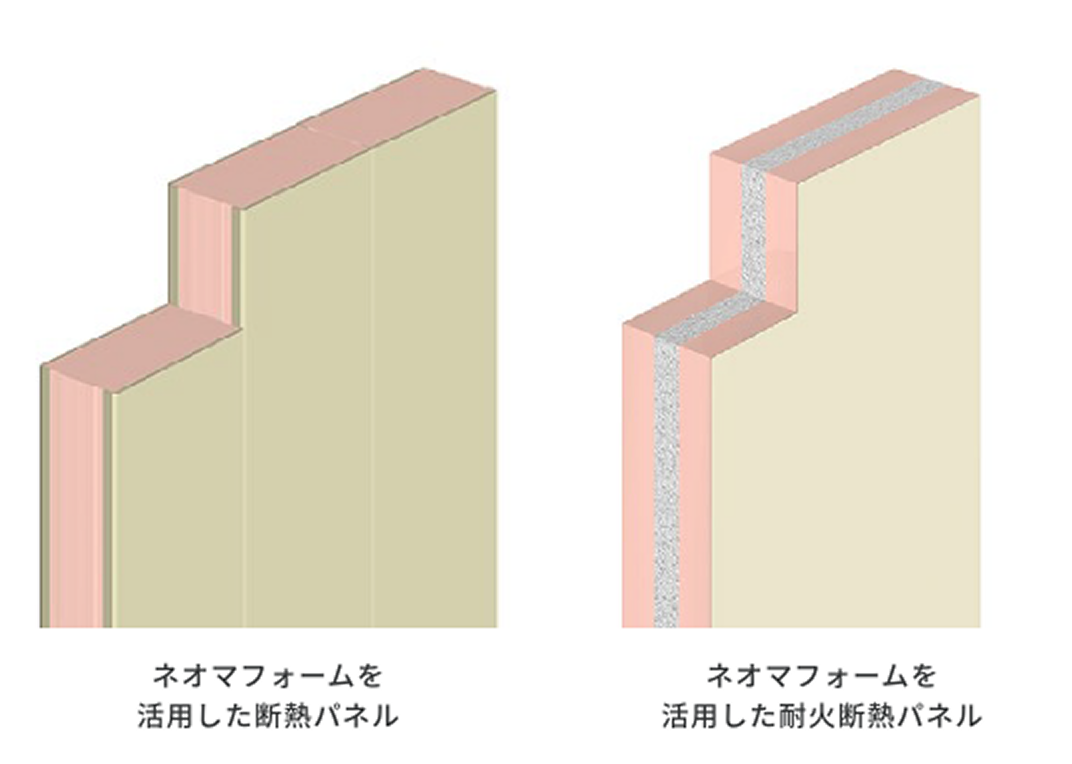

耐火断熱パネルの断面
ネオマフォームを活用した耐火間仕切りパネルは、その芯材としてネオマフォームとALC（軽量気泡コンクリート）を使用、 断熱性能と耐火性能を1枚のパネルに凝縮した高機能製品です。
※注意
耐火断熱パネルは林保冷工業株式会社で製造販売を行っております。詳しくは同社へお問合せください。
