LBAR(エルバー) 販売開始
～スマートなフーチング設計を実現～
杭頭部の接合仕様は、構造安全性を満たすことが前提となる一方で、フーチングの配筋量や寸法、施工性にも大きく影響する設計要素です。
本記事では、フーチング設計の合理化につながる杭頭部接合の一例をご紹介します。日々の基礎設計を見直すヒントとしてご活用ください
LBAR とは
LBARは、杭頭部の定着筋において、繋ぎ筋と中間筋を配置して定着筋の配置半径を大きくすることで、フーチング内の杭埋め込み部の曲げ耐力を増加させ、鉄筋量の抑制を図る工法です。 基礎配筋と定着筋との干渉など、フーチングのご設計にお困りのお客様の課題を解決することが可能となります。

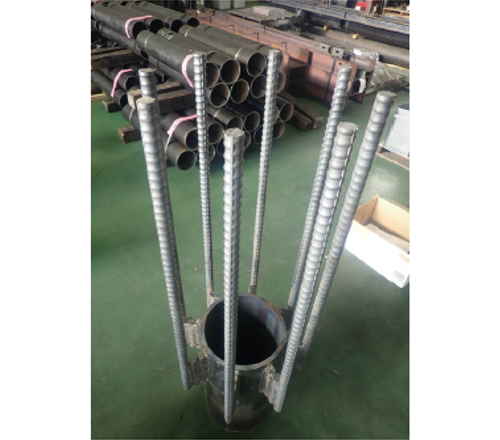

LBAR取付状況
LBARの杭への取付け作業は元請様にてお願いします。

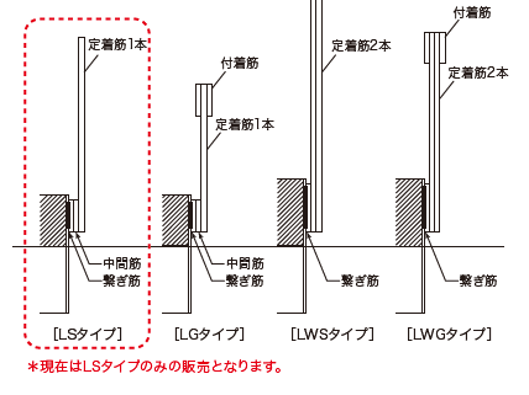

LBARのタイプ
LBARは、定着筋1本（シングル）と2本（ダブル）タイプがあり、各々には直線タイプと付着筋がついたグリップタイプがあります。
運用範囲
LBAR標準図（杭頭埋込み部の仕様）、運用範囲を下記に記載しております。また、LBARは「評定 CBL FP051-24号」を取得しています。

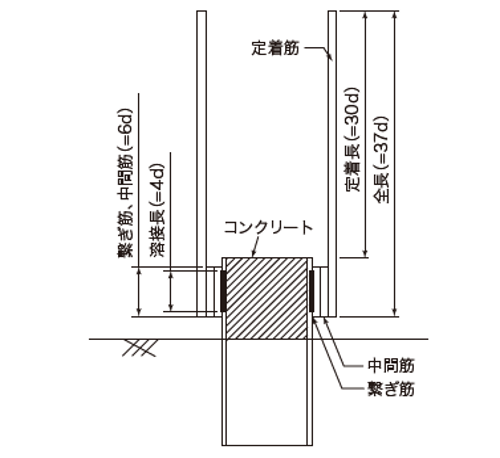

LBAR標準図

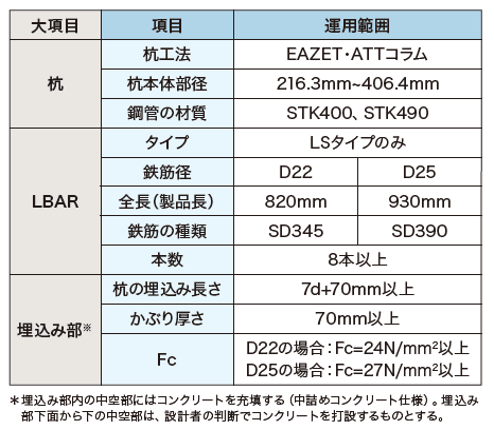

運用範囲

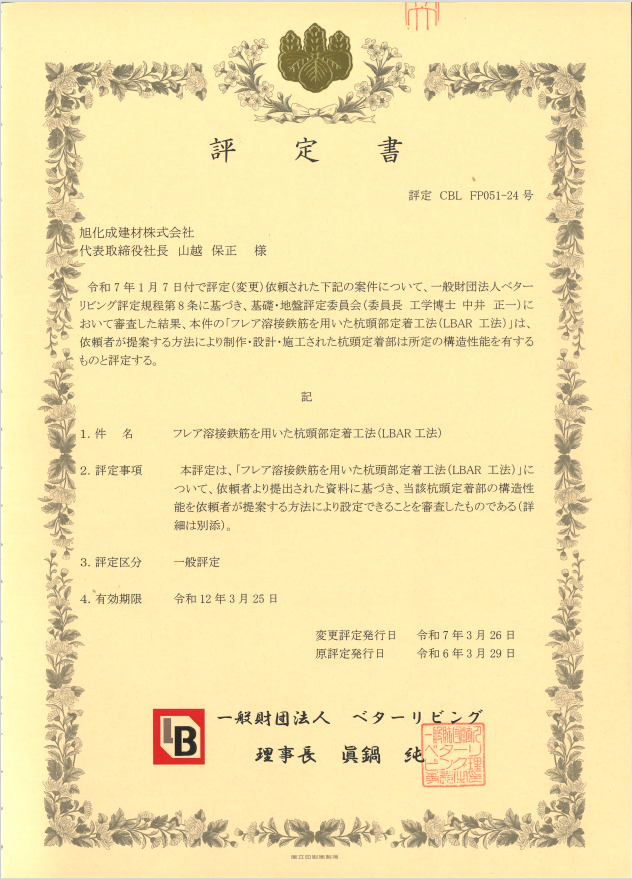

評定書

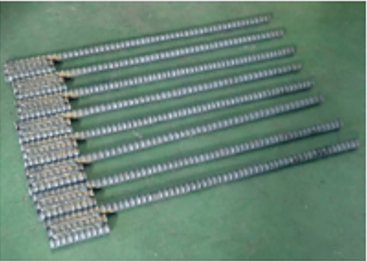

LBAR取付前

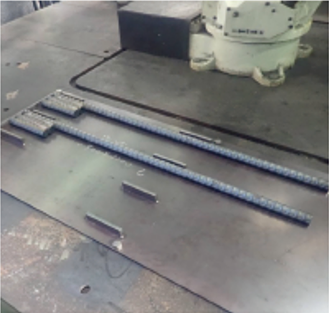

LBAR製造状況
LBARの特長
LBARを採用した場合、フーチングの設計時の仮想RC断面積を大きくとることが可能となり、耐力が増加します。 建物の設計条件に応じて杭頭鉄筋の本数削減や鉄筋径の縮小が図れるため、フーチング内の配筋がよりスムーズになります。 また、定着長が在来工法に比べ小さくなるため、フーチング高さを減らすことも可能です。
LBARの特徴①

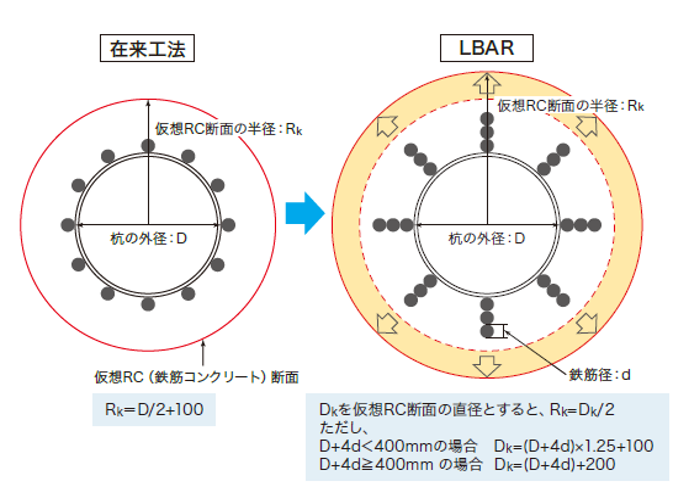

RC断面 従来工法との比較

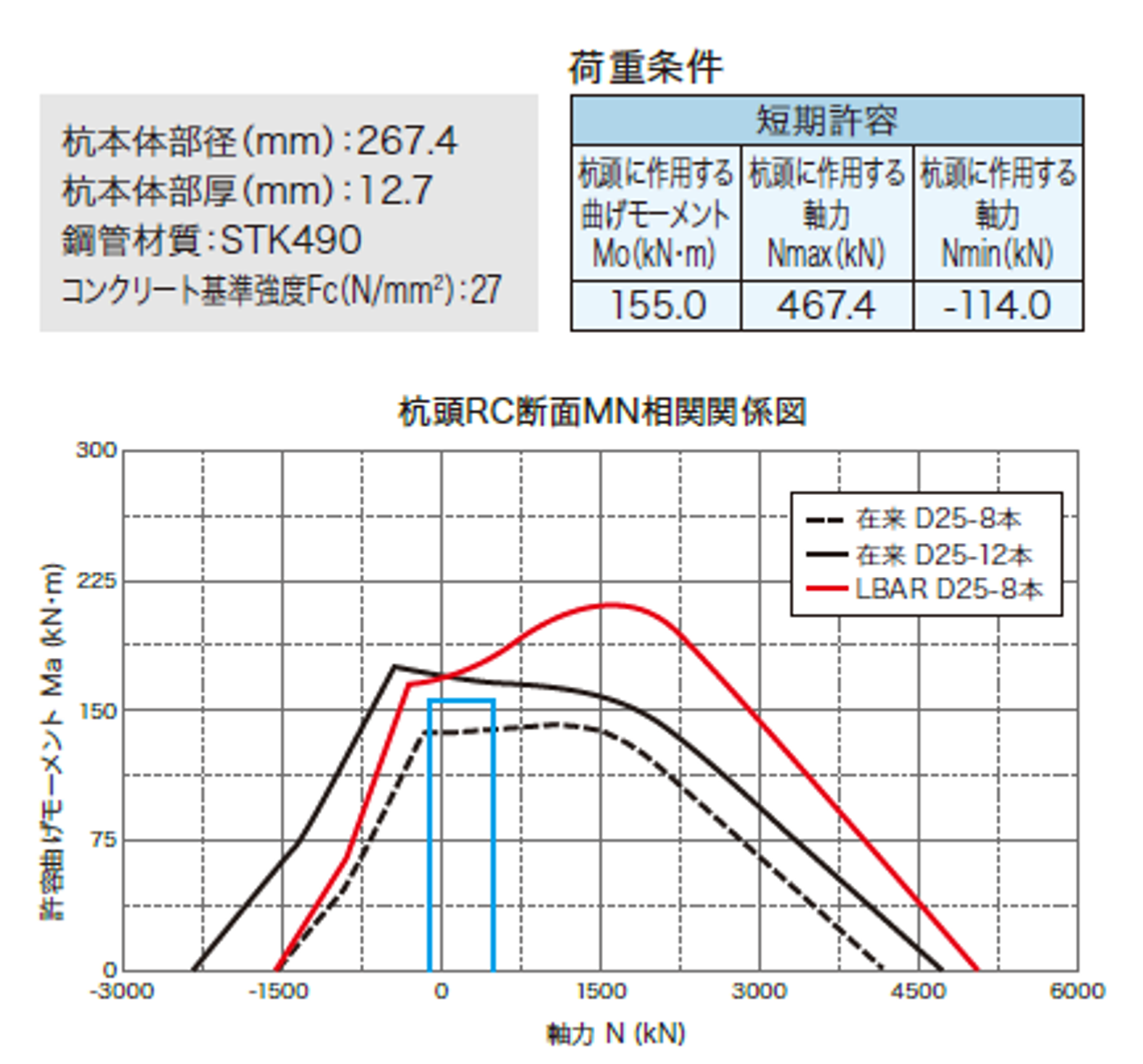

検討事例
LBARの特徴②

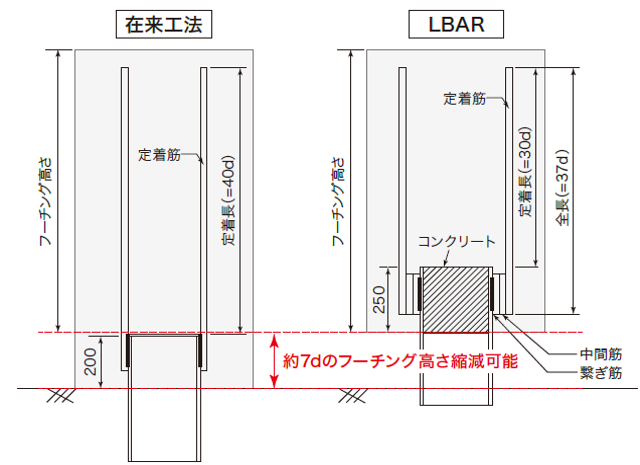

フーチング高さ 従来工法との比較

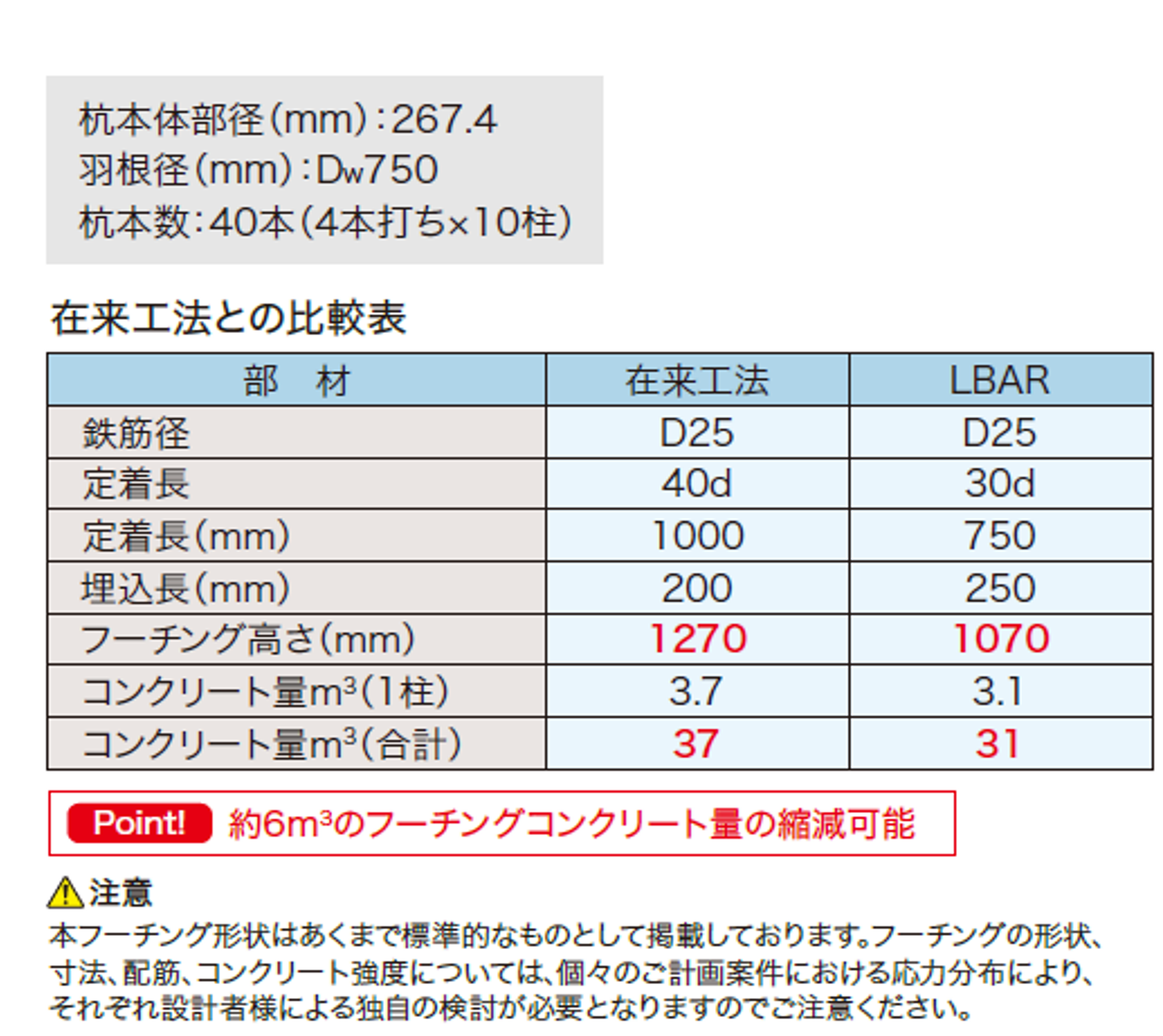

検討事例
設計・施工検討サポートのご依頼
建物のおおまかな形状が分かれば、概算コスト・工期をご提示可能です。
鋼管杭の杭頭鉄筋のおさまりにお困りの方は下記フォームよりお気軽にご相談ください。
