横断歩道橋(狭小地での基礎計画)／単柱式橋脚
基礎選定のポイント
過去の採用実績をもとに、EAZETの適用事例を基礎選定の観点からご紹介します。今回は、歩道橋を計画する際に、基礎採用の判断材料となった主な選定ポイントを整理しました。
採用例・構造体の特徴・案件の背景と課題
歩道橋は、自重は道路橋ほど大きくない一方で、地上に高く立ち上がる構造のため、基礎には意外と厳しい条件が出やすい構造物です。
| 採用例 | 構造体の特徴 | 背景・課題 |
|---|---|---|
|
横断歩道橋 |
|
歩道橋を設置する場合
|

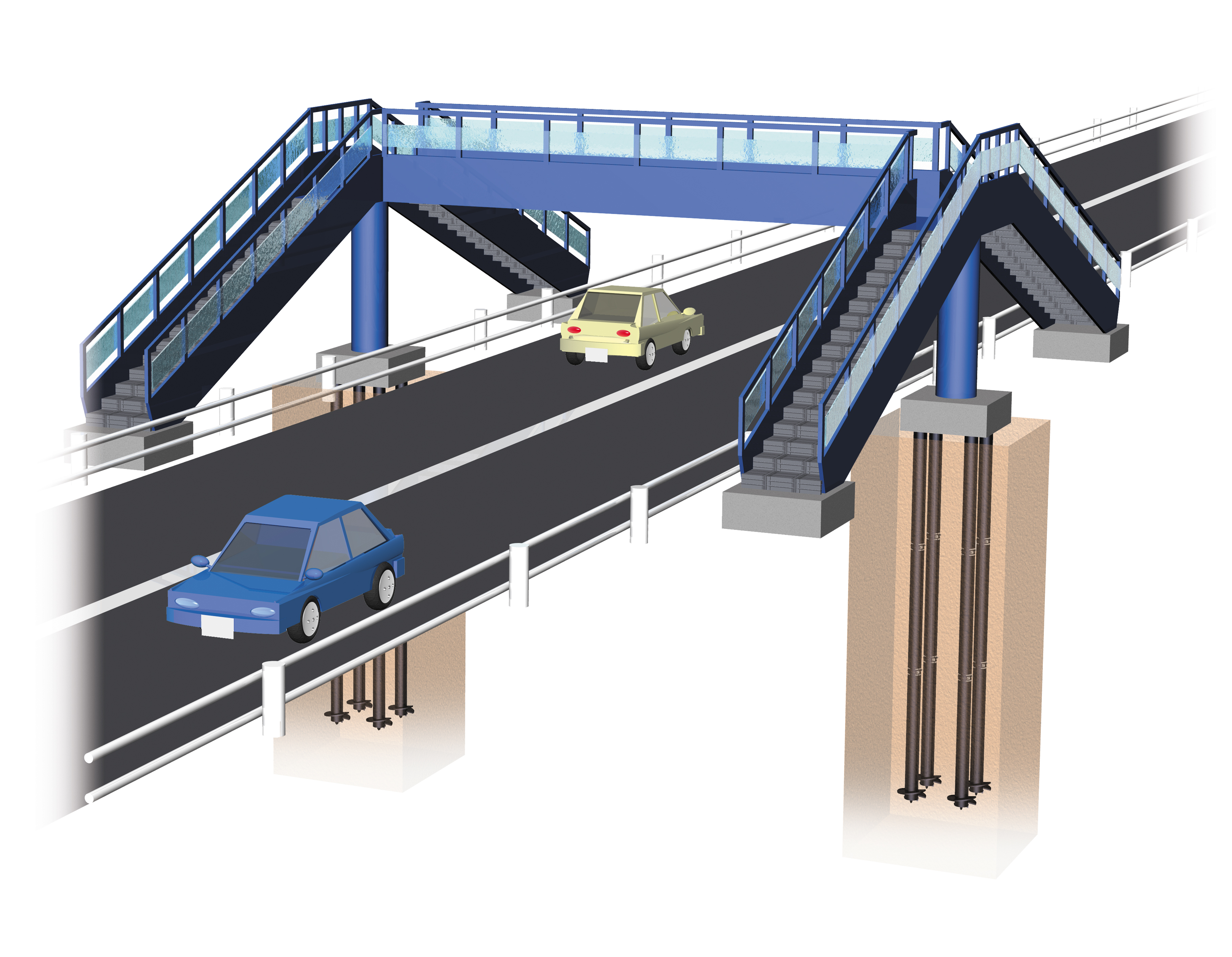

イメージ図
採用実績からみる主な検討条件
歩道橋は、水平力・引抜力への対応に加え、市街地施工ならではの制約も多い構造物です。ここでは、採用実績から見えてきた主な検討条件を整理します。
| 施工条件 | 地盤条件 | 設計条件 | その他条件 |
|---|---|---|---|
|
|
|
|
EAZETによる対応
施工条件への対応
↓
- ・クレーン、プラントが不要
- ・狭い施工ヤードでも対応可能
- ・残土が少なく、夜間施工に適する
- ・杭材を分割搬入し、現場で機械式継手施工可能
地盤条件への対応
↓
- ・杭長調整により深い支持層にも対応
- ・地盤条件に応じた杭仕様を選定
- ・高トルク機械や先行掘削により硬質地盤施工が可能
- ・障害物は事前撤去を依頼
設計条件への対応
↓
- ・先端羽根により支持力、引抜抵抗力を確保可能
- ・水平力に応じて杭径、杭本数を設定可能
- ・小さな基礎に収まる杭径、杭本数の最適化を検討
その他条件への対応
↓
- ・低騒音、低振動で市街地施工に適する
- ・残土が少なく、周辺環境への影響を低減
- ・既設物を避けた杭配置を検討可能
- ・交通規制下での施工計画に対応
具体的な採用事例
幹線道路に設置される横断歩道橋関連工事は、道路の占有面積を最小限に抑え、短工期での施工を可能にした事例です。
Point
- ・幹線道路に隣接する狭小ヤードで施工を実施
- 水・セメントを使用しない工法のため、夜間でもコンパクトな施工計画が可能

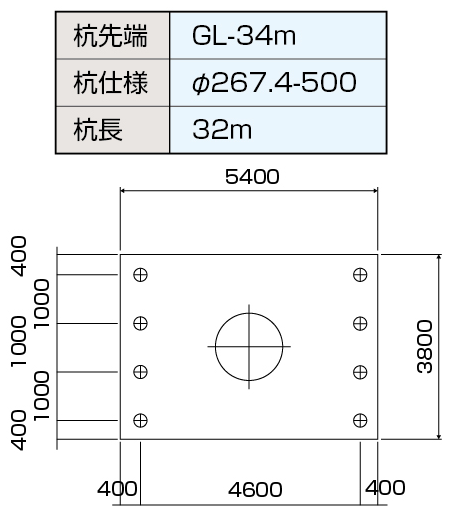

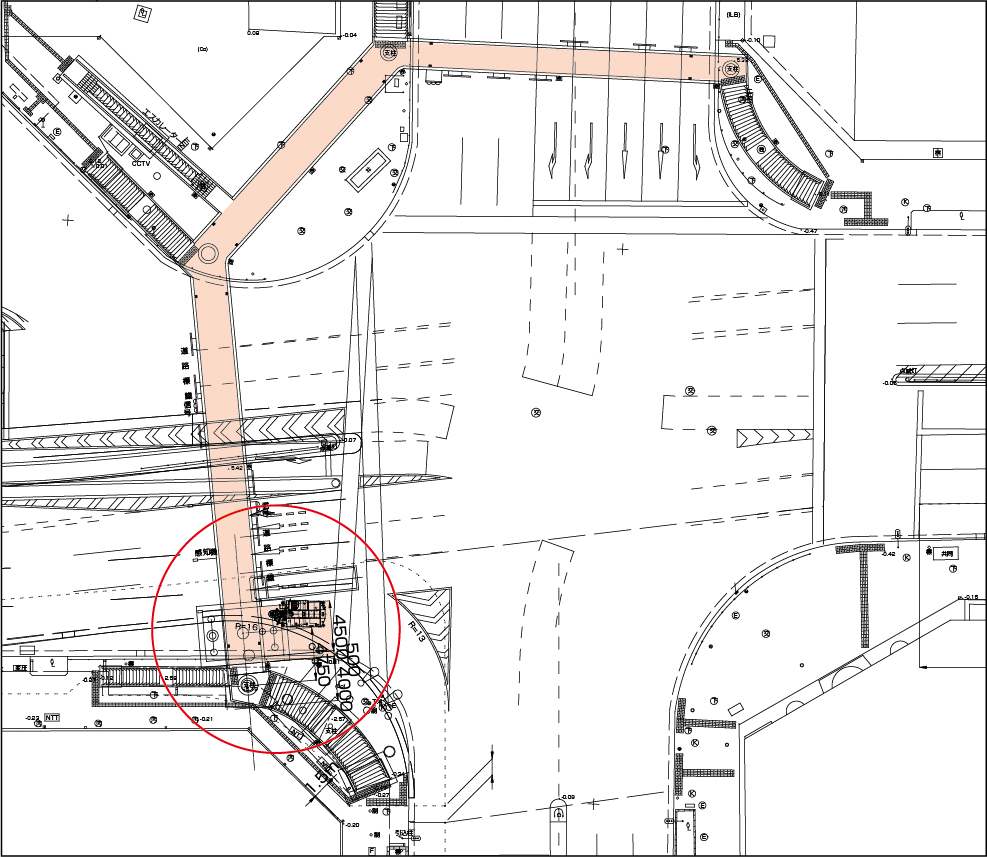

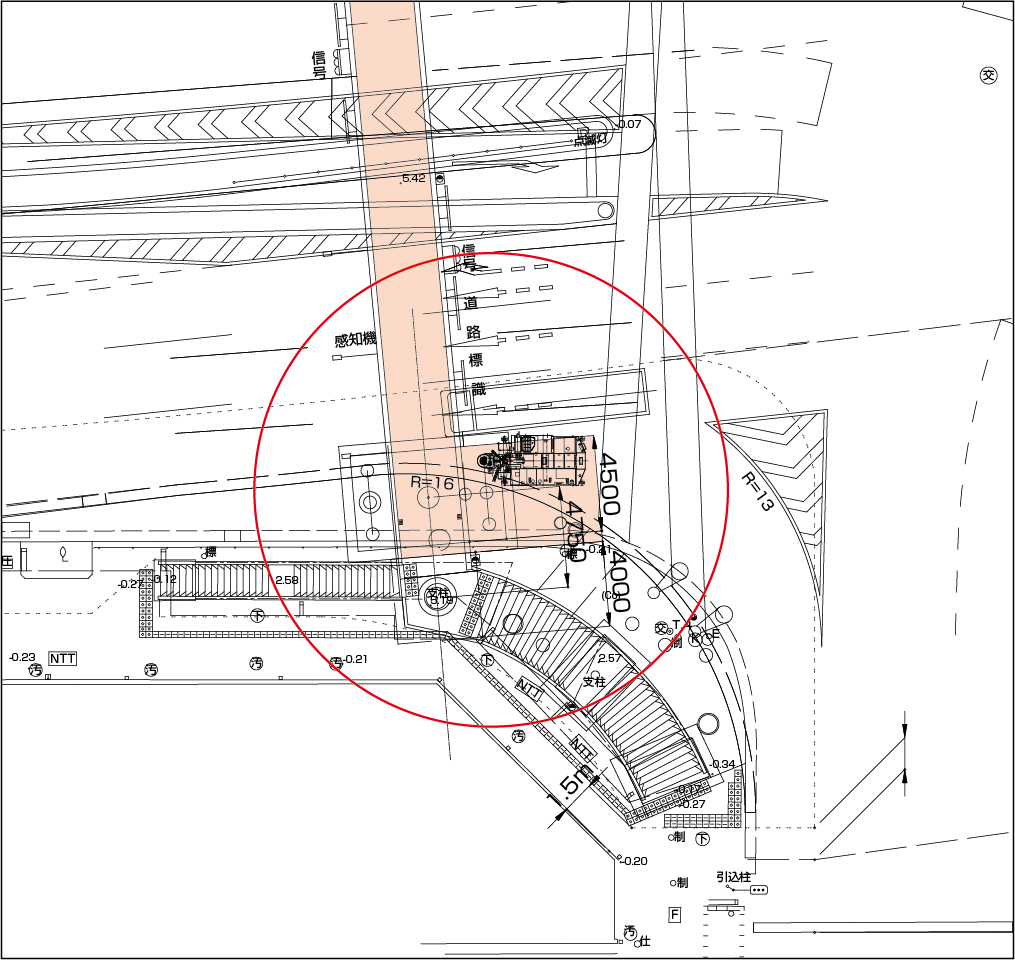

平面施工範囲

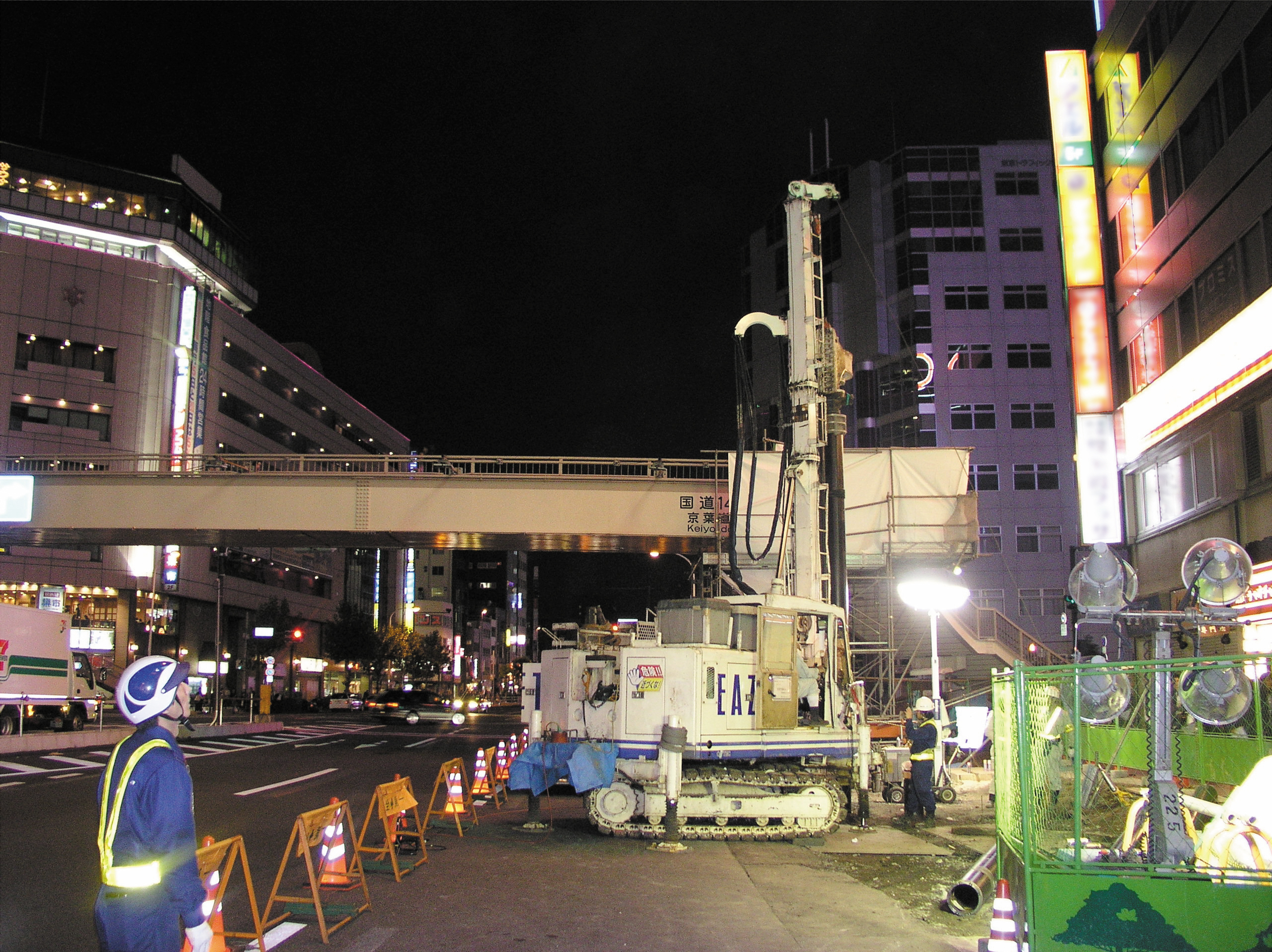

夜間工事

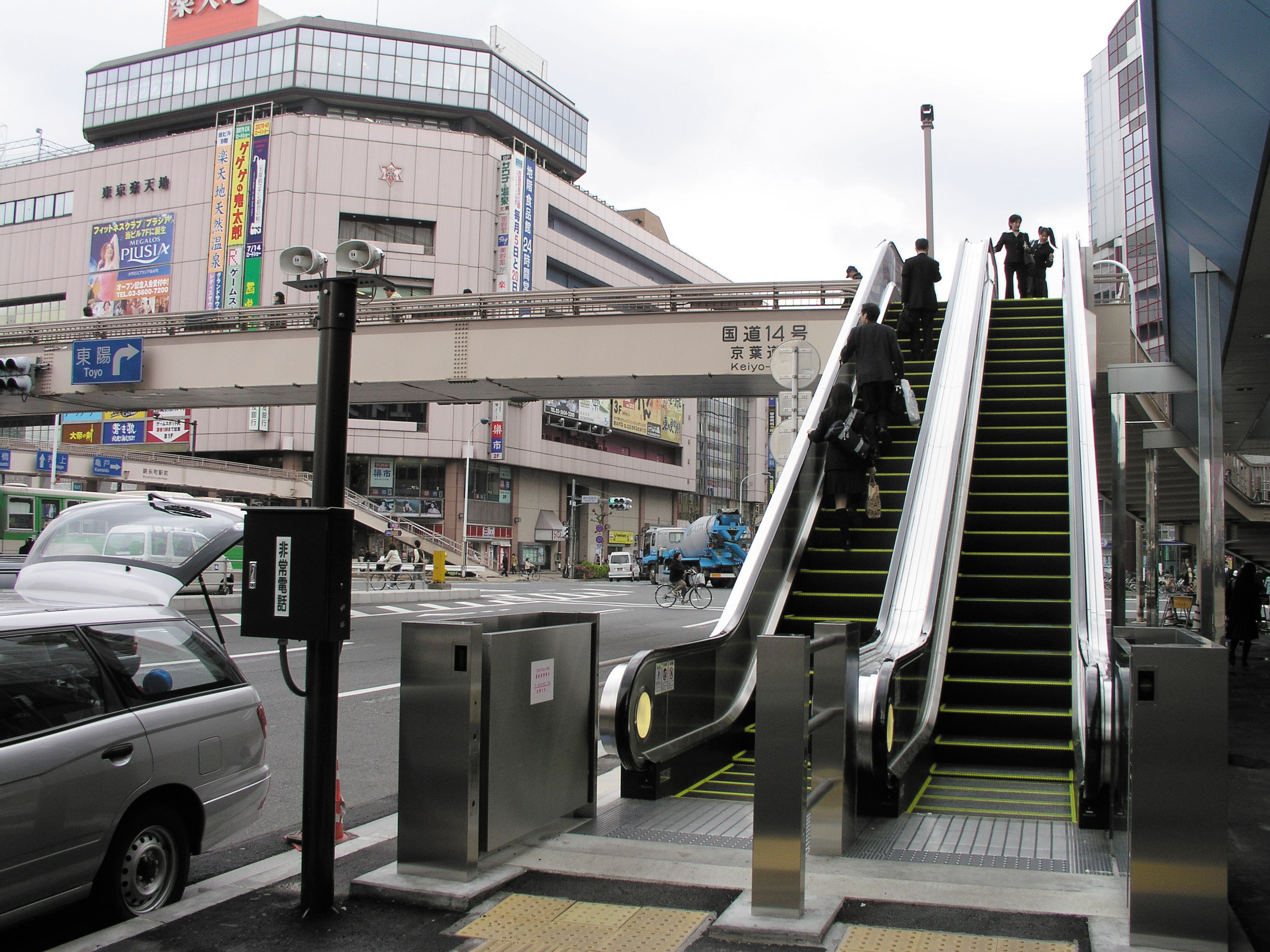

施工後

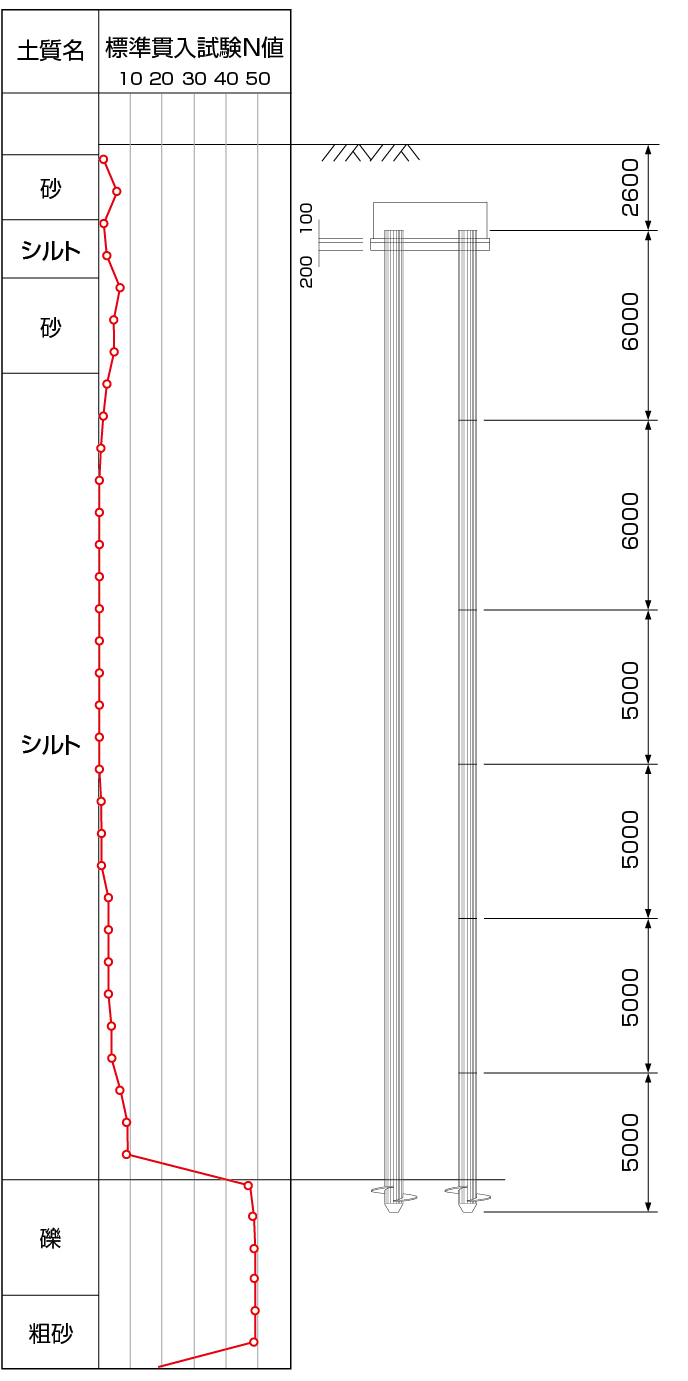

土質柱状図
設計・施工検討サポートのご依頼
構造物の種別・準拠指針・地盤条件・施工条件の組み合わせによって、最適な杭仕様や工法は大きく変わります。計画概要をご共有いただければ、EAZET／ATTコラムを用いた最適な杭仕様の検討、概算コスト・工期の目安、施工計画上の留意点をご提示します。
基礎設計の初期検討・工法比較の段階からご相談いただけます。またすべてのサポートは費用はかかりません。
「杭が必要かもしれない」という検討初期の段階から、お気軽にお声がけください。
