ボックスカルバート（道路・水路・人道用函渠）の杭基礎工
基礎選定のポイント
過去の採用実績をもとに、EAZETの適用事例を基礎選定の観点からご紹介します。今回は、ボックスカルバートを計画する際に、基礎採用の判断材料となった主な選定ポイントを整理しました。
採用例・構造体の特徴・案件の背景と課題
ボックスカルバートは、地中に設置され、土圧・水圧・上載荷重などを受けるため、浮上りや不同沈下、底版反力を考慮した基礎・地盤の検討が必要な構造物です。
| 採用例 | 構造体の特徴 | 背景・課題 |
|---|---|---|
|
ボックスカルバート |
|
ボックスカルバートを設置する場合
|

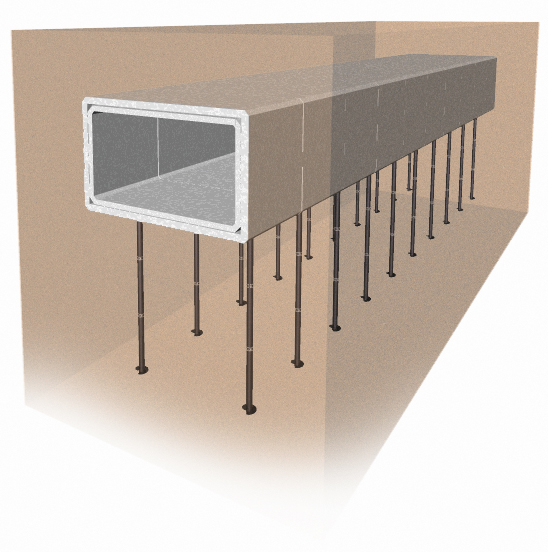

イメージ図
採用実績からみる主な検討条件
ボックスカルバートは、土圧・水圧や上載荷重への対応に加え、水路条件、施工ヤード、地下水、不同沈下、周辺交通など、多岐にわたる検討が必要な構造物です。ここでは、採用実績から見えてきた主な検討条件を整理します。
| 施工条件 | 地盤条件 | 設計条件 | その他条件 |
|---|---|---|---|
|
|
|
|
EAZETによる対応
施工条件への対応
↓

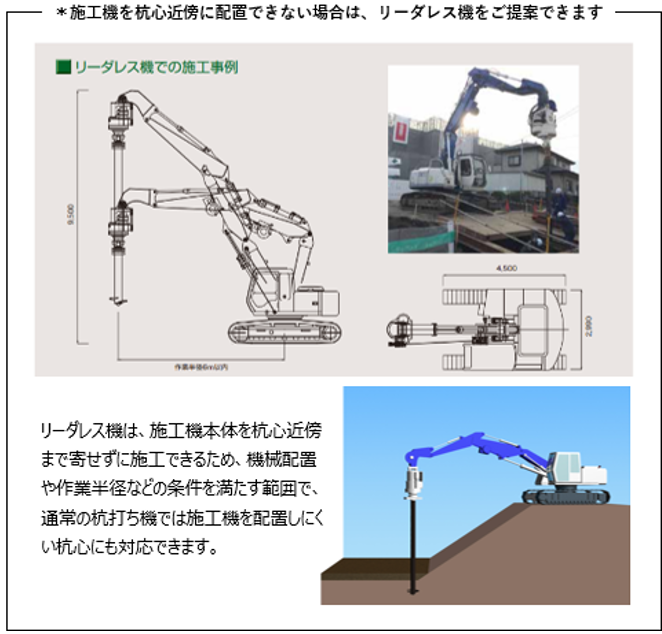

- ・小型リーダレス機による施工が可能
- ・限られた施工ヤードに対応しやすい
- ・搬入条件に応じて杭材の分割長を調整
- ・仮設構台規模の縮小を検討可能
地盤条件への対応
↓
- ・軟弱層下の支持層まで杭を到達させる
- ・支持層深度に応じて杭長を調整できる
- ・延長方向の地層変化に対応しやすい
- 必要な支持力に応じて杭仕様を選定できる
設計条件への対応
↓
- ・限られた底版幅内で杭配置を検討できる
- ・2本／列などの配置に対応可能
- ・必要支持力に応じて杭径、羽根径を設定
- 杭頭埋込みなどの接合方法を検討できる
その他条件への対応
↓
- ・低騒音、低振動施工に対応
- ・セメントミルクを使用せず水路周辺へ配慮
- ・仮設費や施工機械費の低減や工期短縮を検討できる
- ・小型機械により搬入時の影響を抑えやすい
具体的な採用事例

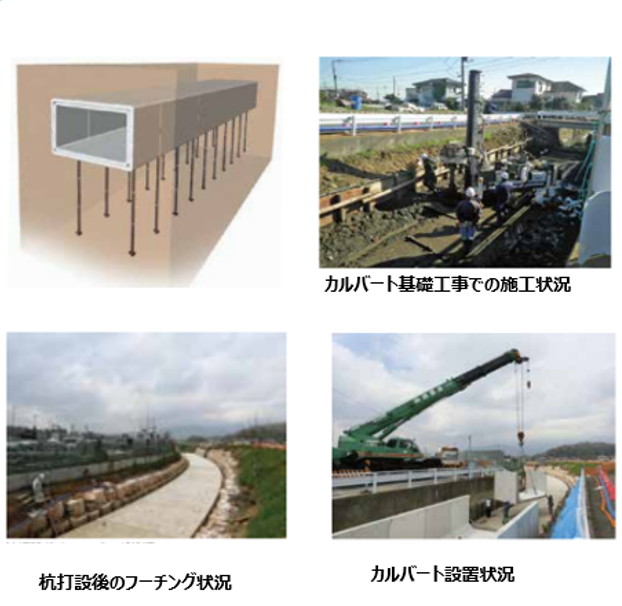

雨水幹線の更新工事に採用されました。水路幅が5m程度と狭いため、通常の施工では仮設架台上からの施工などを検討する必要がありましたが、コンパクトな施工機械（SS’タイプ：機械長さ4.5m程度）により、架台を設置していただくことなく杭施工を実現しました。
Point
- ・水路幅（約5m程度）未満の小型機での施工により、仮設の架台を組むことなく杭施工を実現
- ・セメントミルクを使用しない完全乾式の工法のため、周辺環境（農地）に配慮した施工
設計・施工検討サポートのご依頼
構造物の種別・準拠指針・地盤条件・施工条件の組み合わせによって、最適な杭仕様や工法は大きく変わります。計画概要をご共有いただければ、EAZET／ATTコラムを用いた最適な杭仕様の検討、概算コスト・工期の目安、施工計画上の留意点をご提示します。基礎設計の初期検討・工法比較の段階からご相談いただけます。またすべてのサポートは費用はかかりません。
「杭が必要かもしれない」という検討初期の段階から、お気軽にお声がけください。
