水管橋(既設基礎の耐震補強・増し杭工事)/単純支持形式
基礎選定のポイント
構造体を耐震診断した結果、基礎部の耐震性を向上させたいときや水管を耐震性の高い管に変更する際に既存基礎部に増し杭を施工することがあります。
資料ダウンロードはこちら
フォーム入力後、採用事例や設計検討に役立つ資料をダウンロードいただけます。
採用例・構造体の特徴・案件の背景と課題
擁壁に共通する構造上の特徴と、基礎計画で生じやすい課題を整理します。
| 採用例 | 構造体の特徴 | 背景・課題 |
|---|---|---|
|
水管橋／単純支持形式 |
|
耐震補強の場合
|

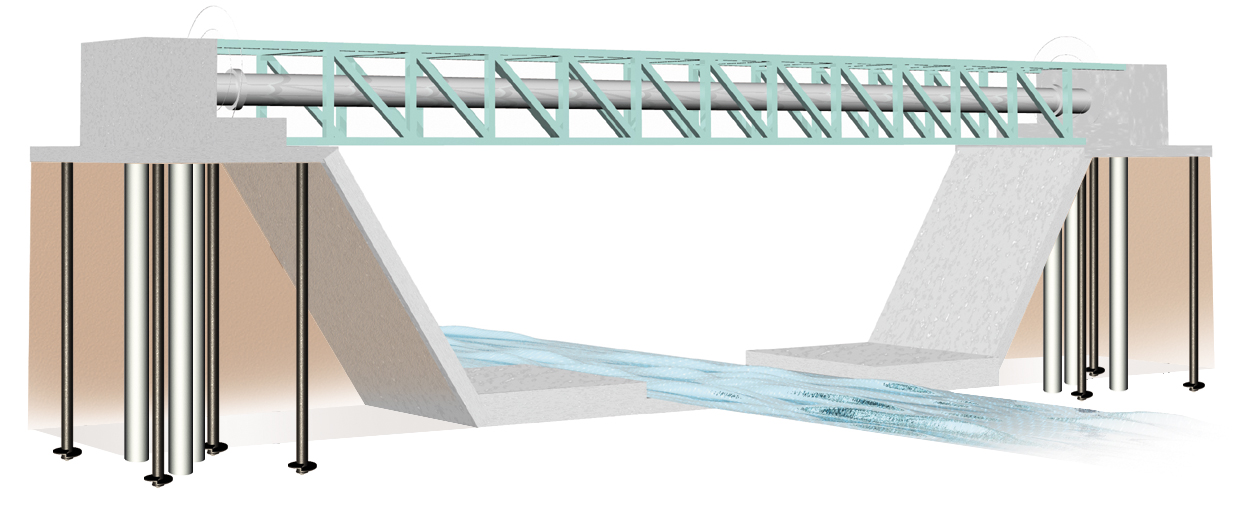

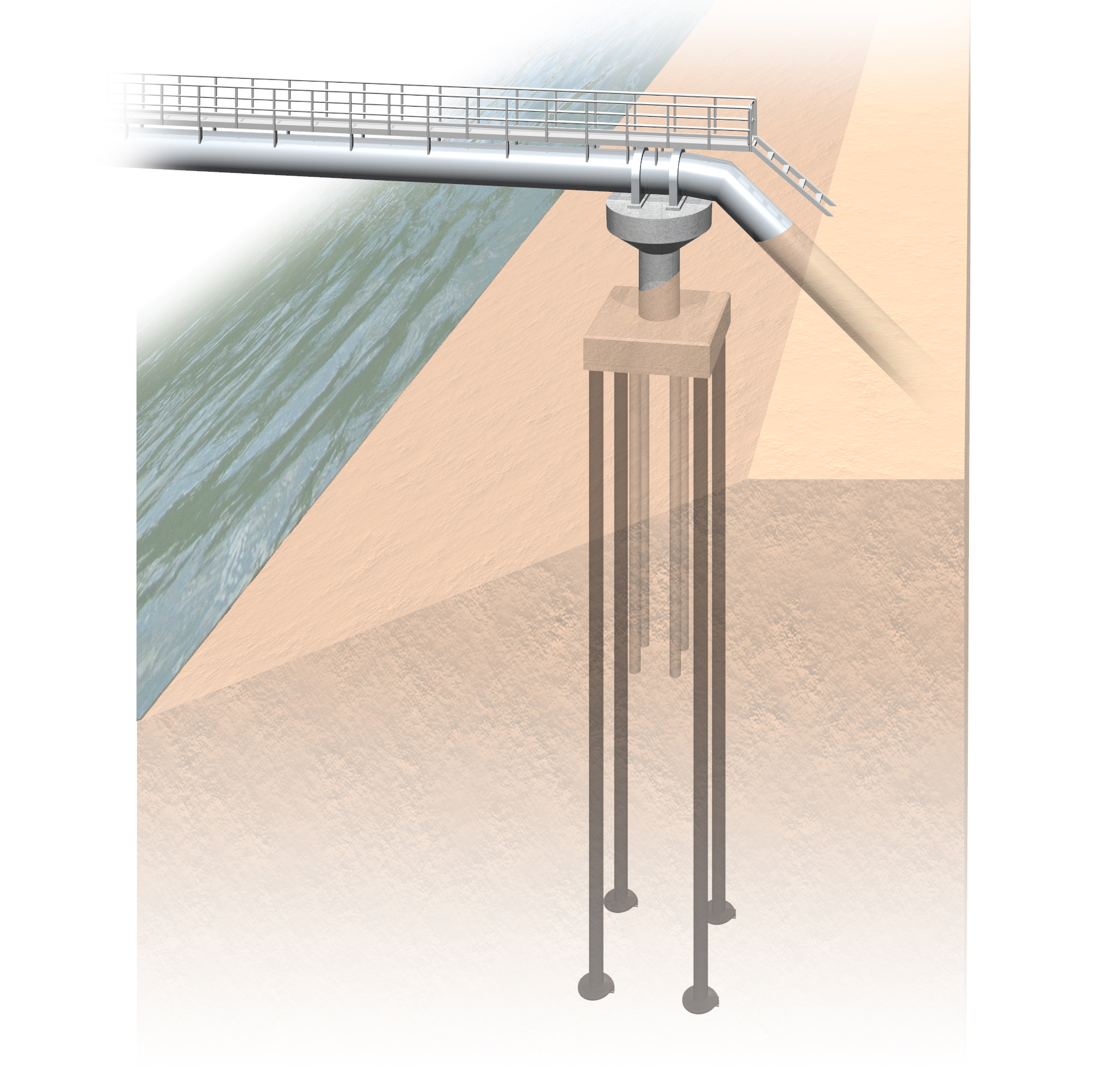

イメージ図
採用実績からみる主な検討条件
ここでは、採用実績から見えてきた主な検討条件を整理します。基礎形式の選定では、構造物の種類だけでなく、施工・地盤・設計・周辺条件を一体で確認します。
| 施工条件 | 地盤条件 | 設計条件 | その他条件 |
|---|---|---|---|
|
|
|
|
EAZETによる対応
施工条件への対応
↓
- ・小型施工機・短尺リーダーで狭小地に対応
- ・既設基礎や護岸に近接した杭配置を検討可能
- ・杭材を分割搬入し、限られたヤードで施工可能
地盤条件への対応
↓
- ・鋼管切断により施工杭長の調整が可能
- ・支持層の不陸に応じた杭長設定が可能
- ・硬質中間層は貫入可否を確認のうえ施工計画を検討
設計条件への対応
↓
- ・引抜抵抗力を活用
- ・水平力・モーメントに応じた杭径・杭本数を設定
- ・既設基礎の不足耐力に対し、増し杭配置で補強検討を行う
その他条件への対応
- ・水・セメント不使用で河川近接施工に対応
- ・低騒音・低振動で稼働施設への影響を抑制
- ・残土・仮設工を低減し、工期短縮に貢献討
具体的な採用事例
既存水管橋の耐震補強に伴う橋台基礎の増し杭工として採用されました。既設構造物に近接した限られた施工スペースにおいても施工が可能であり、既存構造物の補強案件で多数の採用実績があります。
Point
- ・高圧電線下の上空制限条件に対応（短尺リーダー施工）
- ・既設フーチング近接部への杭配置が可能

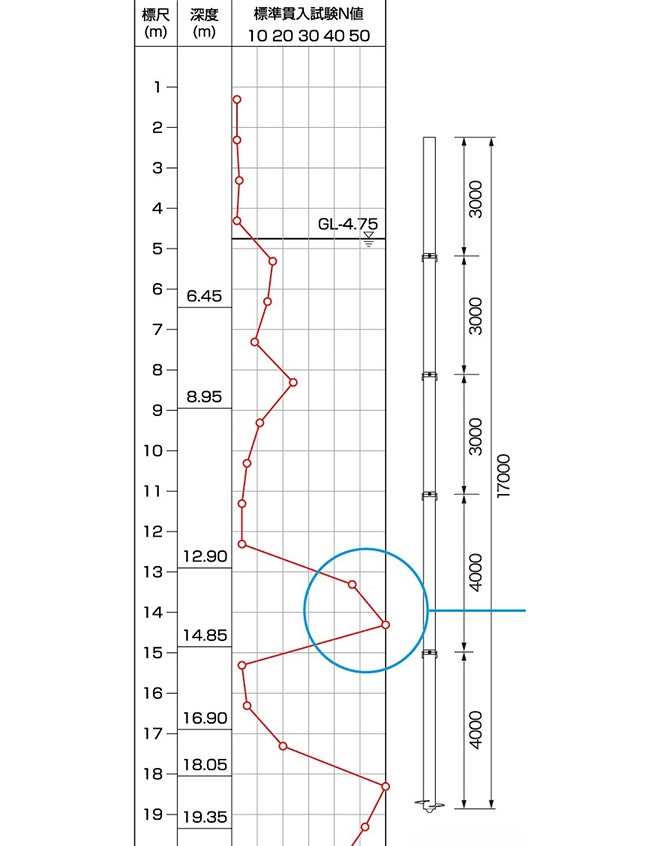

- ・中間層を通過し、支持層まで確実に施工

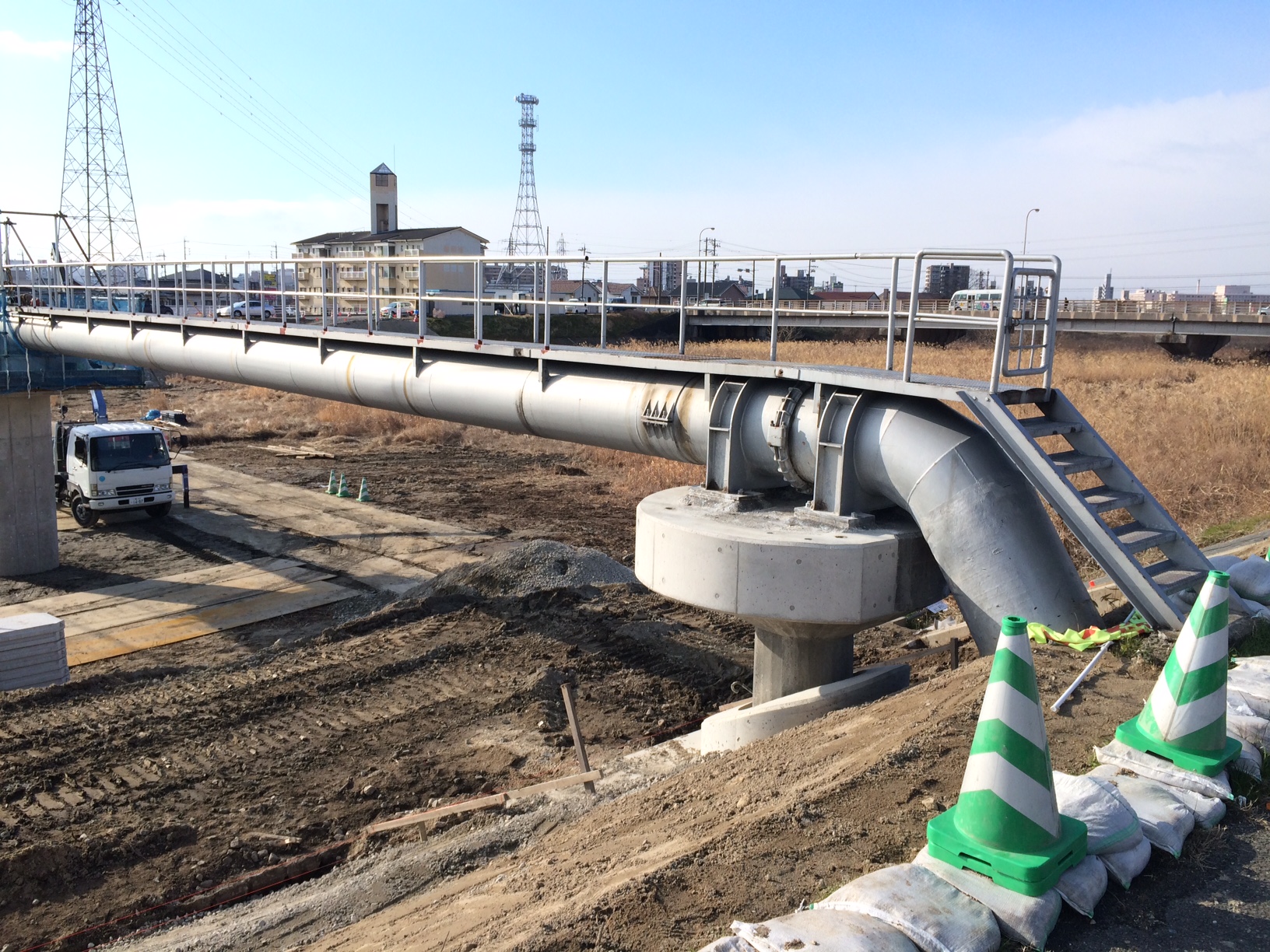

完成図

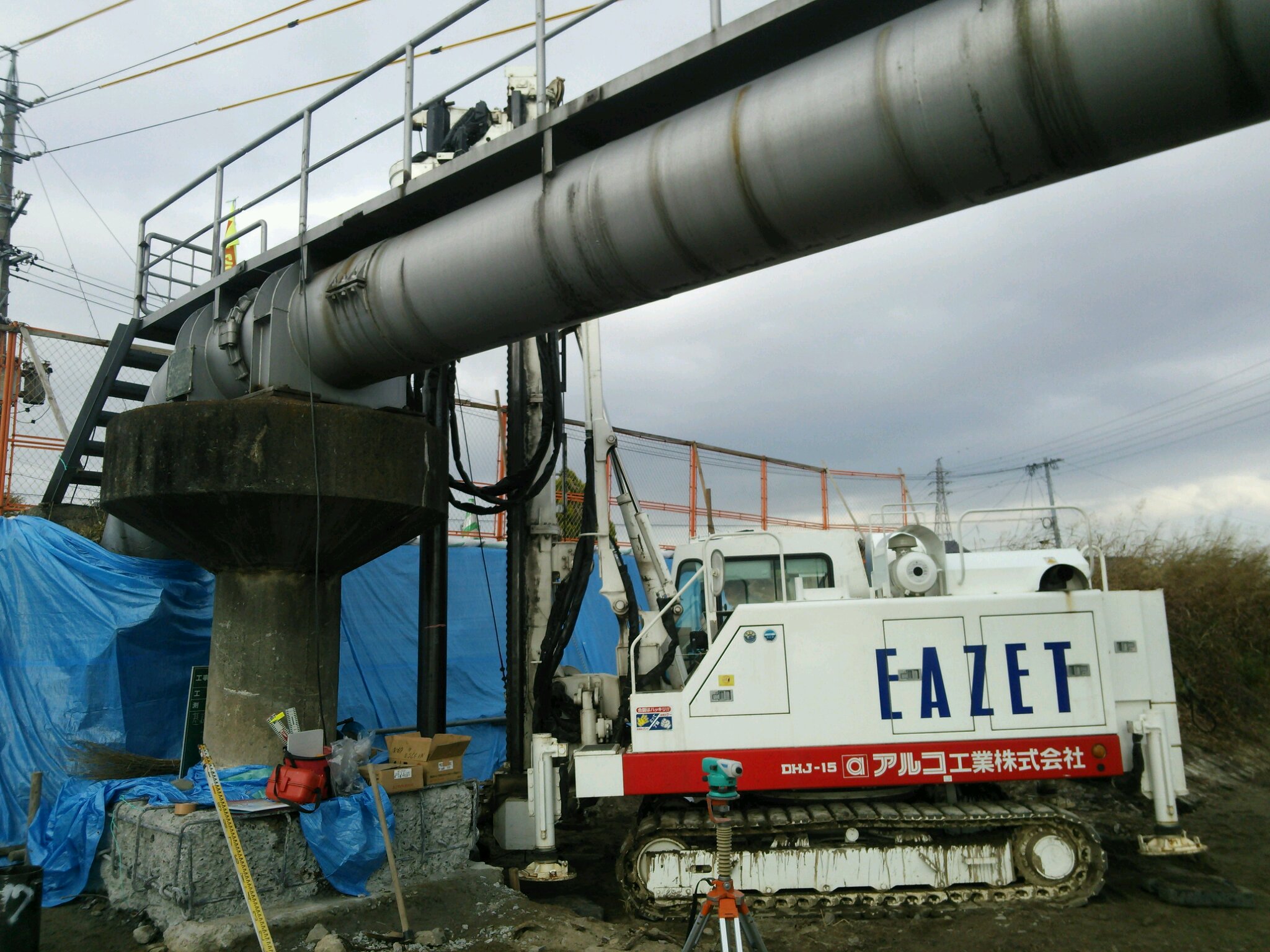

短尺リーダー施工
資料ダウンロード、設計・施工検討サポートのご依頼
構造物の種別・準拠指針・地盤条件・施工条件の組み合わせによって、最適な杭仕様や工法は大きく変わります。計画概要をご共有いただければ、EAZET／ATTコラムを用いた最適な杭仕様の検討、概算コスト・工期の目安、施工計画上の留意点をご提示します。基礎設計の初期検討・工法比較の段階からご相談いただけます。またすべてのサポートは費用はかかりません。
「杭が必要かもしれない」という検討初期の段階から、お気軽にお声がけください。
