基礎TOPICS Vol.47
杭撤去が容易な環境に優しいEAZET工法

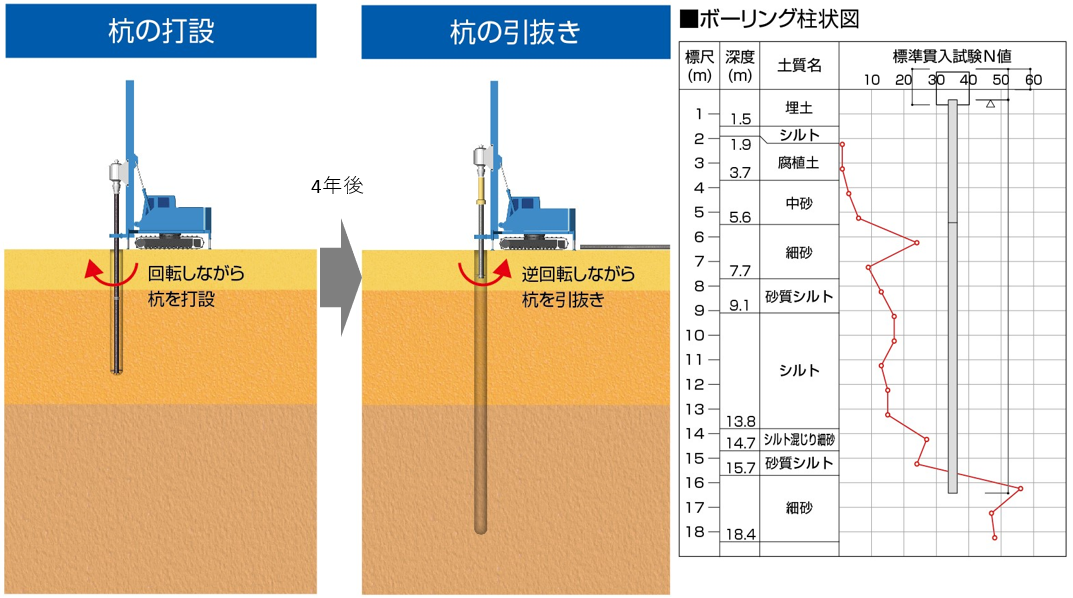

仮駅舎用に杭を打設、4年後に杭撤去

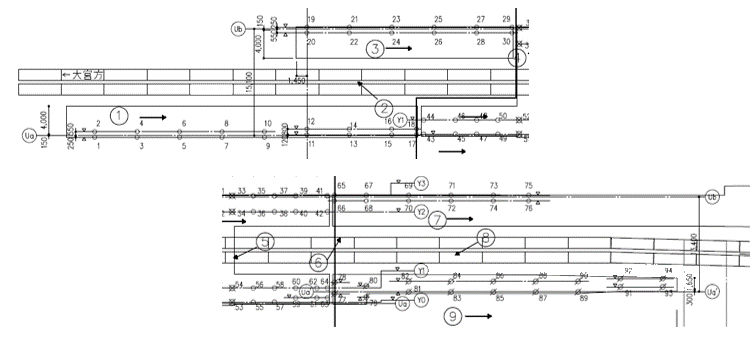

駅舎改築の為の仮設駅舎建設用にφ190.7、φ216.3、φ267.4、φ318.5を16ｍ、合計約100本の杭を打設、4年後の新駅舎完成に合わせて打設した杭のほぼ全数を逆回転により引き抜き撤去しました。
一般的なケーシングを使用する杭撤去に対して、EAZETは逆回転で容易に撤去できることから仮設構造物や借地でも多く活躍しています。

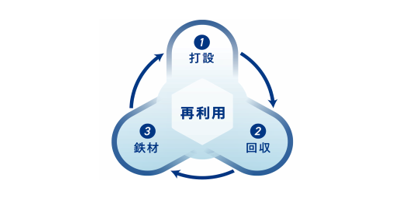

また、引抜いた杭材は、鉄材としてリサイクルに回すことができるため環境に優しい杭工法です。

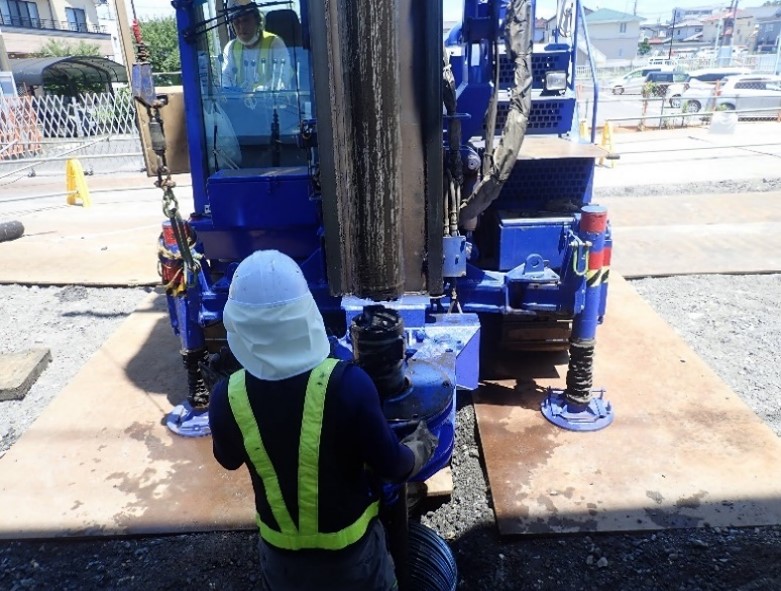

１．杭頭にキャップをセット

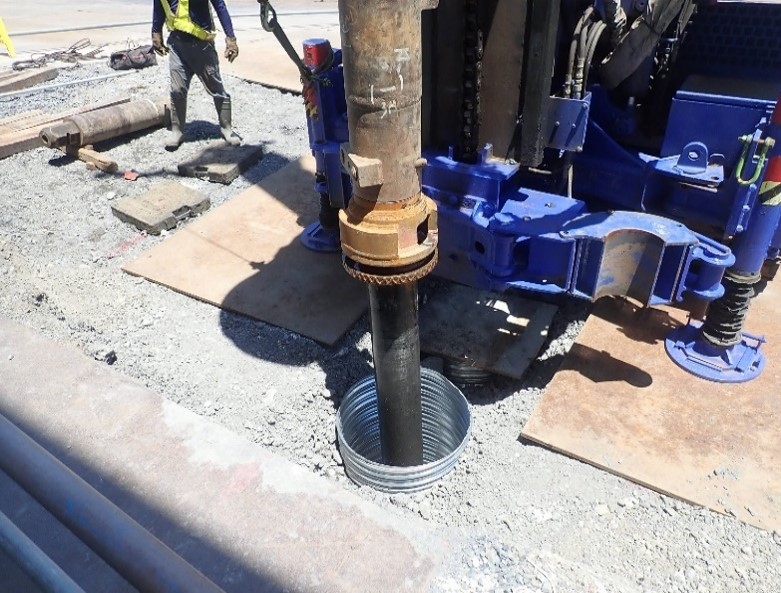

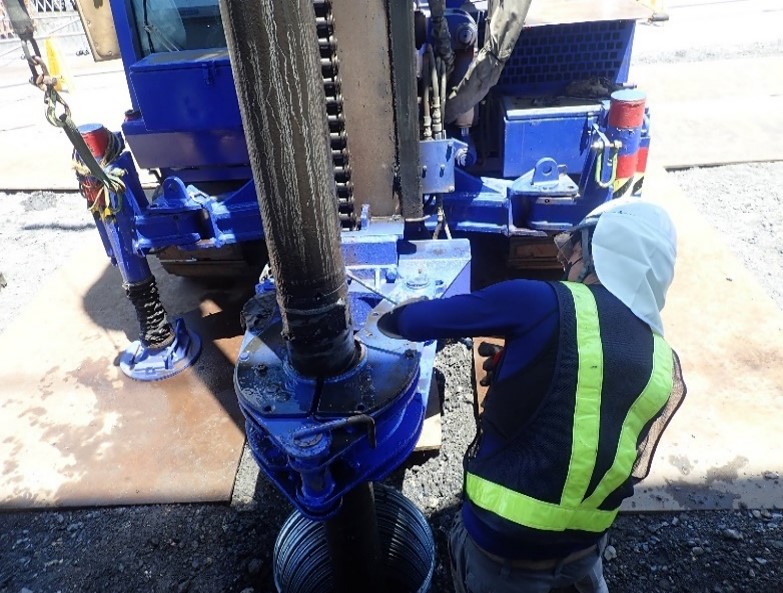

２．逆回転により引き上げる
３．継手部を解体する
（溶接継手の場合は溶断）

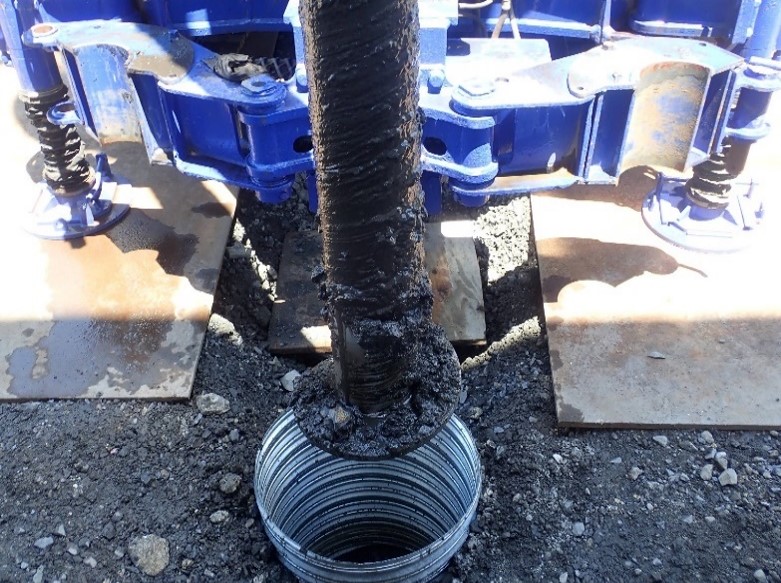

４．逆回転して先端まで引き上げる

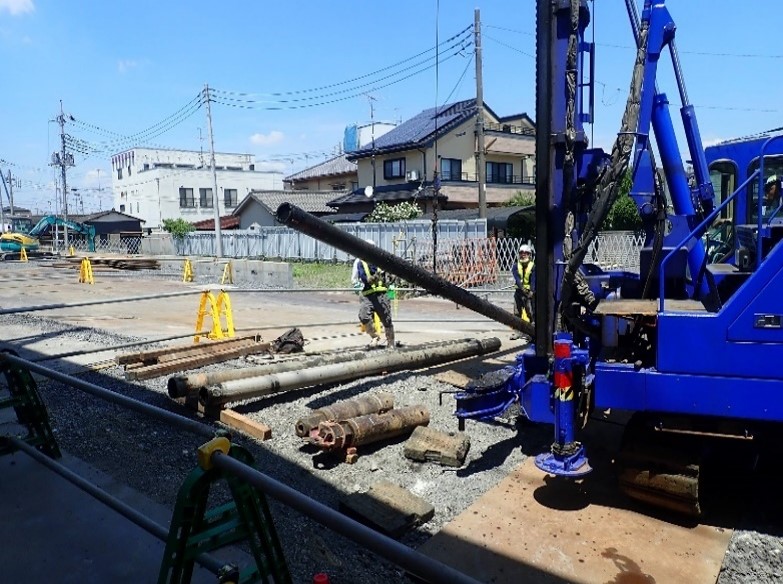

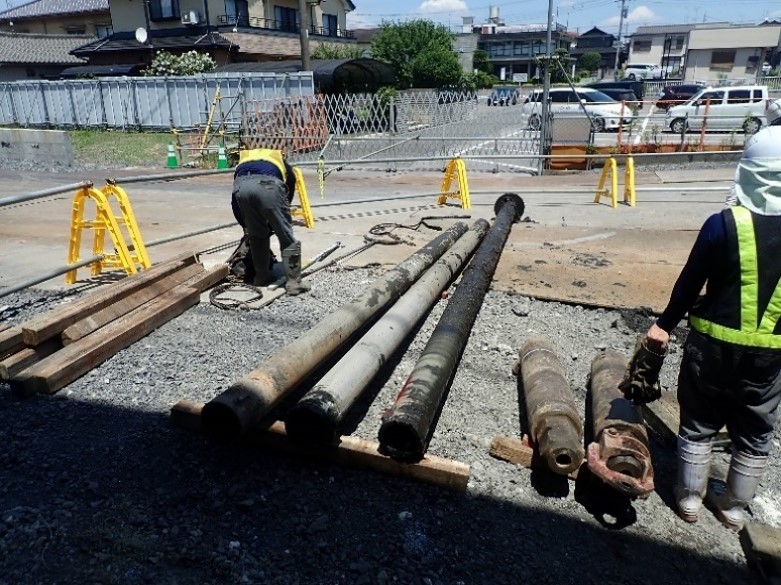

５．引き上げた杭を安全に仮置きする
６．元請様に回収いただく
※鋼管杭撤去時の注意点
●杭頭部に回転用ピースを取り付ける必要があるため、お打ち合わせにより施工方法の決定が必要です。
●杭頭付近に鉄筋がある場合は事前に切断をお願いいたします。
●施工機械が杭芯位置に寄り付くことが出来る様、整地をお願いいたします。
●引き抜いた杭体の処理（清掃、集積含む）について、元請様にて実施頂く様お願いいたします。
施工実績が豊富なEAZET工法の引抜き撤去
既存杭（EAZET）の杭仕様の詳細を把握できるため、最小限のリスクで杭撤去を実現します。さらに、既存杭撤去後の杭打設も弊社で管理することができますので、 杭撤去を伴う工事をご検討の際は、ぜひお問い合わせください。
施工データを活用した既存杭撤去
(全国で40,000件を超える累計施工実績)
・既存杭の仕様(材質、厚みなど)を把握
・鋼管杭の継手部の仕様を把握 機械式 or 溶接
・施工深度の把握
・打設時のデータより適切な歩掛を把握 ...etc
⇒健全な状態での杭撤去が可能
既存杭撤去リスクを最小限に
杭仕様が不明な場合の既存杭撤去のリスク

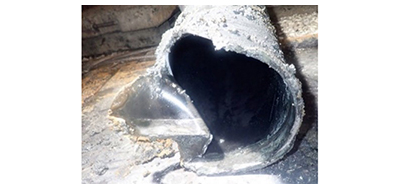

杭撤去の失敗(杭の破断)
粗雑な撤去によるクレーム
