技術評価証の適用範囲

支持力評価式

地盤から決まるATTコラムの鉛直支持力Ru(kN)、引抜き抵抗力Pu(kN)は下式により算出する。

極限先端支持力

くいの先端で支持する極限支持力は、下式より算出する。

最大周面摩擦力

なお、以下の2点の区間の周面摩擦力を無視する。

・鋼管天端から1枚目の中間羽根までの区間（0.5m または0.5m+鋼管埋込み長）

・コラム先端から1Dcの区間

載荷試験の結果から、下図のように支持力性能評価式を導きだした。

先端支持力評価

周面摩擦力評価

水平抵抗

水平抵抗の計算に用いる水平方向地盤反力係数Khは、下式により算出する。

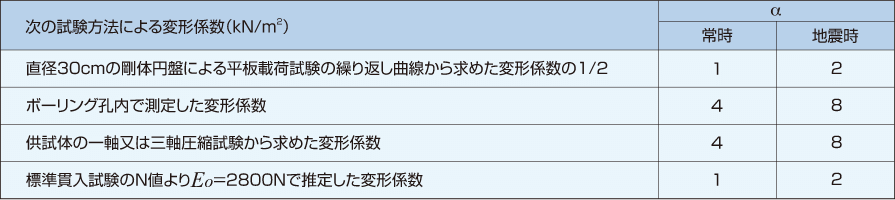

表 Eo と α

ばね定数評価式

くいの軸方向ばね定数は、実施した鉛直載荷試験のＬ/Ｄcと降伏荷重との関係から逆算によりａを算定し、 以下の計算式にてATTコラム工法のばね定数を算定する。

くいの軸方向ばね定数

鉄道構造物の場合

鉄道構造物の基準を用いる場合は下記のばね定数を使用する。

くい先端の設計鉛直ばね定数

くい周面の設計せん断ばね定数
