継手の種類

ATTコラムの杭接続には、2種類の機械式継手(AKジョイント、CCジョイント)と溶接継手が適用できます。機械式継手は接続作業に特殊な技能は不要であり、風や気温等の気象条件に左右されず、スピーディーな杭接続を実現します。また、火気厳禁の現場でも力を発揮します。溶接継手は、JIS Z 3841「半自動溶接技術検定における試験方法及び判断基準」に定められた試験に合格した技能者が確実な溶接作業を行います。

ATTコラムの3種類の杭接続方法

AKジョイント(一般財団法人 日本建築センター 評定書 BCJ評定-FD0509-03)

コンクリート杭のTPジョイントの技術を回転鋼管杭用に応用し、ねじり性能を高めた新しい無溶接継手です。特に、大径で威力を発揮します。

AKジョイント

AKジョイントの接続工程と管理のポイント

一時締め、二次締めとも、トルクレンチで所定の締め付けトルクを確認することで、杭同士をしっかりと接続します。

1.下杭埋設

1.下杭埋設

2.継手部の清掃

2.継手部の清掃

3.ガイドリングのセット

3.ガイドリングのセット

4.上杭(中杭)の建て込み

4.上杭(中杭)の建て込み

5.杭の接続

5.杭の接続

6.杭の鉛直度の確認

6.杭の鉛直度の確認

7.外プレートの取付け

7.外プレートの取付け

8.ボルトの一次締め

8.ボルトの一次締め

9.マーキング

9.マーキング

10.マーキング完了

10.マーキング完了

11.ボルトの本締め

11.ボルトの本締め

12.外観検査

12.外観検査

CCジョイント(一般財団法人 日本建築センター 評定書 BCJ評定-FD0045-08)

一定の管理のもとに工場生産された
①カプラー、②クリッパー、③締結ボルトセットの主要部品から構成されています。
接続作業に特殊な技能は不要であり、風、気温等の施工時の気象条件の影響を受けにくいのが特徴です。

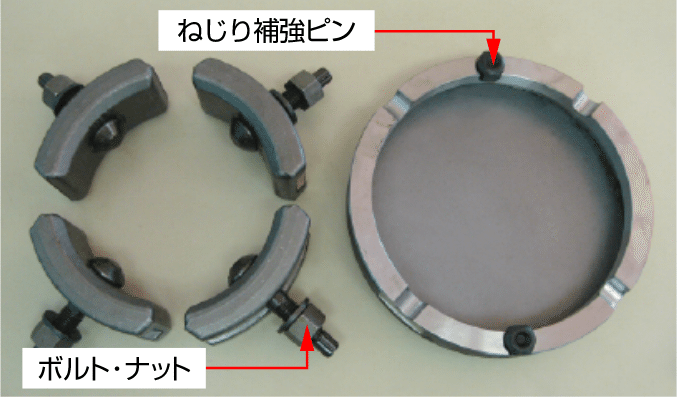

ボルト・ナット,杭径φ267.4

杭径φ267.4の場合
※分割数は杭径によって異なります。

カプラー,クリッパー,杭径φ190.7

杭径φ190.7の場合

CCジョイントの接続工程と管理のポイント

一次締めでのトルクの確認、本締めではピンテールの破断、マーキングのずれを確認するのが、管理のポイントです。

1.下杭埋設

1.下杭埋設

2.クリッパー·ボルト·ビンの設置

2.クリッパー·ボルト·ビンの設置

3.上杭の建て込み

3.上杭の建て込み

4.一次締め

4.一次締め

5.マーキング

5.マーキング

6.本締め

6.本締め

7.外観検査

7.外観検査

AKジョイント、CCジョイントと杭の組合わせ一覧

対応可能な杭の組合わせは下図の通りとなります。(腐食しろ1mmの場合)

AKジョイント・CCジョイントと杭の組合わせ一覧

◎:AKジョイント/CCジョイント共通

〇:AKジョイントのみ

●:CCジョイントのみ

△:条件付き対応可能(旭化成建材にお問い合わせください。)

黒字:STK400材

赤字:STK490材

緑字:SEAH590材

注意:AKジョイントやCCジョイントを利用した杭に引抜き支持力を期待する場合には、AKジョイント部やCCジョイント部における引張り曲げの検討が必要となります。
詳しくは当社営業担当者にご相談ください。

溶接

溶接継手の場合、ATTコラム工法認定書の施工指針により、 日本溶接協会規格WES7601「基礎杭打設時における溶接作業標準」に準拠して溶接します。開先部は、ワイヤーブラシ等で不純物を十分に除去し、また、継手の重ね合わせは、裏当て金具を介して密着具合を確認して溶接します。

裏当て金具

1.継手の溶接は原則として、アーク溶接とする。

2.溶接工は、JIS Z 3841、またはWES8106に定められた試験に合格した者とし、継続して杭の溶接作業に従事している者とする。

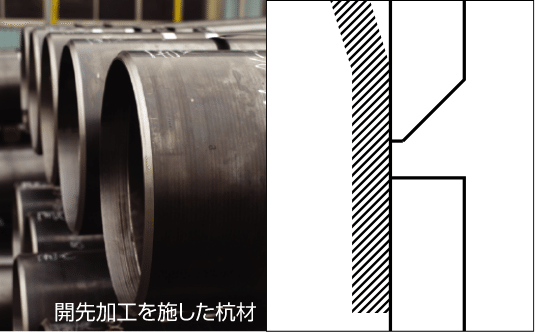

開先加工を施した杭材

■ 開先について
厚6mm以上の鋼管については、鋼管端部を片側のみ開先加工を施します。
