拡頭仕様(EAZET ET)

EAZET ET(イーゼット・イーティー)
···イーゼット拡大杭頭仕様
特許登録済(特許第4789730号)
EAZET ET(イーゼット Extended Top)は、テーパー形状の鋼管となっており、新しいイーゼットの杭仕様です(建築基準法第37条指定材料 MSTL‒0230)。これまでの同一杭径に限定された提案から一歩進んで、杭頭部の曲げや変位に対して合理的かつ経済的な対応を行うことが可能です。

EAZET ET 製造工程

製造工程

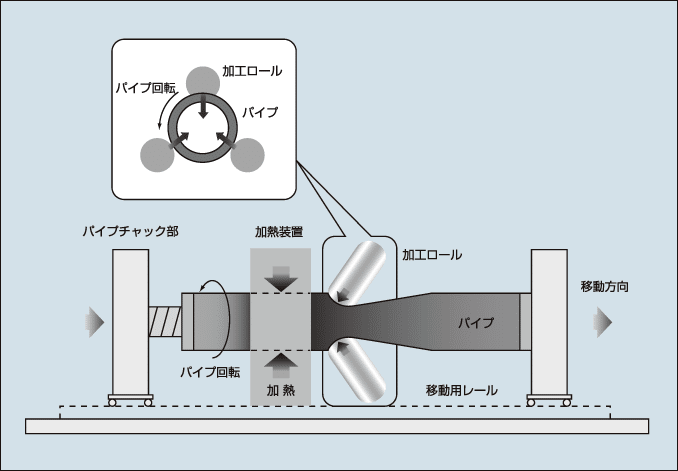

EAZET ET製造工程

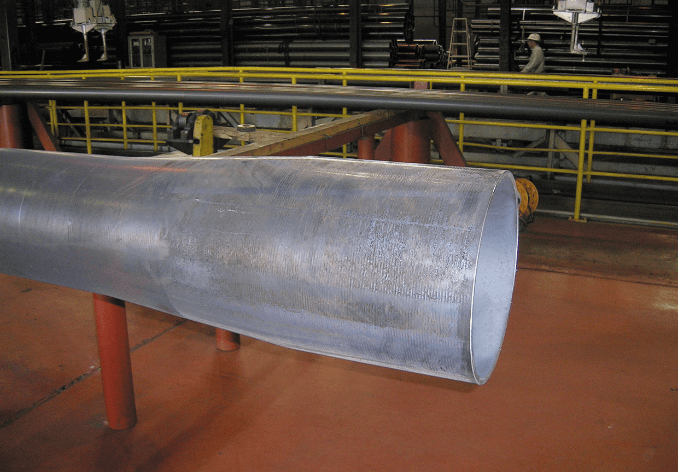

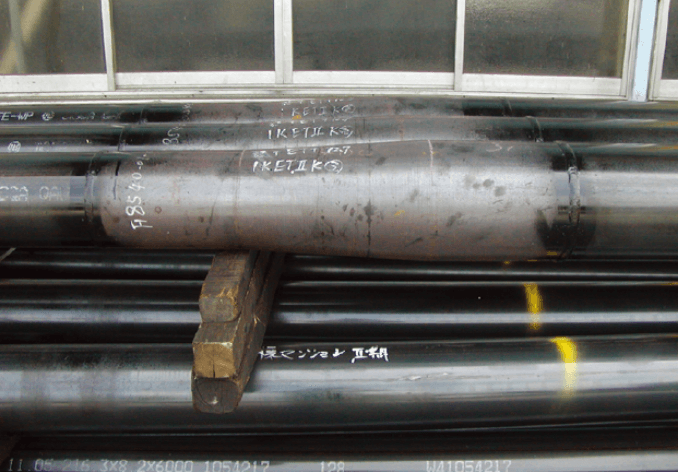

EAZET ET製造直後の杭材

製造直後の杭材

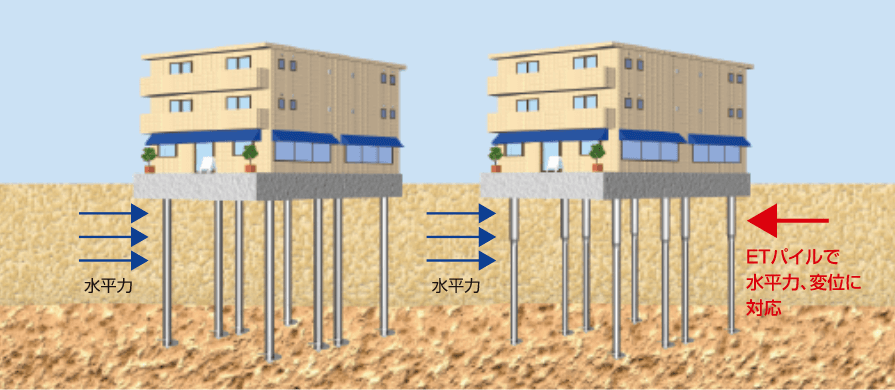

EAZET ET イメージ

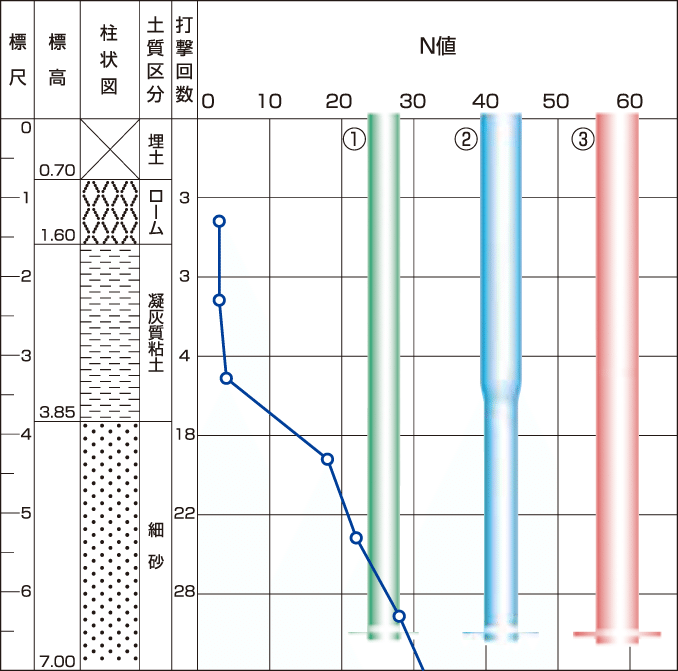

EAZET ETモデルケースでの比較

モデルケースでの比較

  • 鉄骨造:3階建 商業ビル
  • 通常仕様:Φ267.4-580 8本
  • ET仕様を活用:Type2(Φ216.3-267.4)-580 8本
  • 注意:モデルケースでの比較となります。個々の案件毎に検討が必要となります。

EAZET ET 組み合わせ事例

EAZET ET

必要な断面性能に応じて以下のような組み合わせをご用意しております。

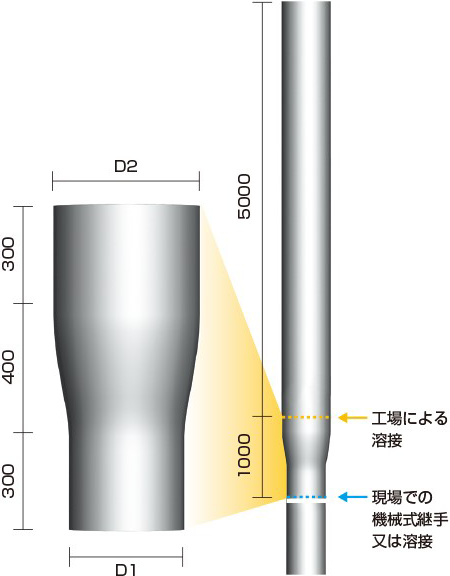

EAZET ET組み合わせ事例

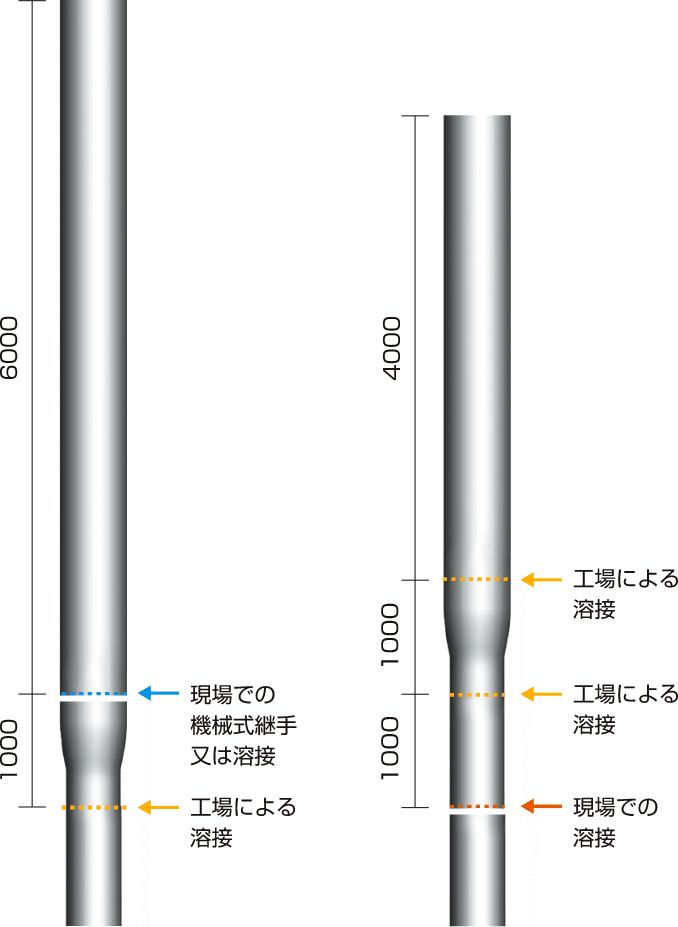

EAZET ET組み合わせ事例2

EAZET ET 杭仕様(mm)

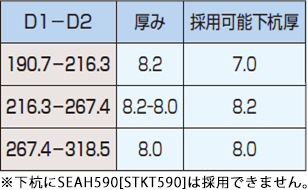

EAZET ET杭仕様

建築基準法第37条指定材料

EAZET ET杭仕様

鋼材の許容応力度の基準強度

EAZET ET建築基準法第37条指定材料

溶接部の許容応力度の基準強度

EAZET ET溶接部の許容応力度の基準強度

水平力の検討

Φ267.4mmストレート杭の場合

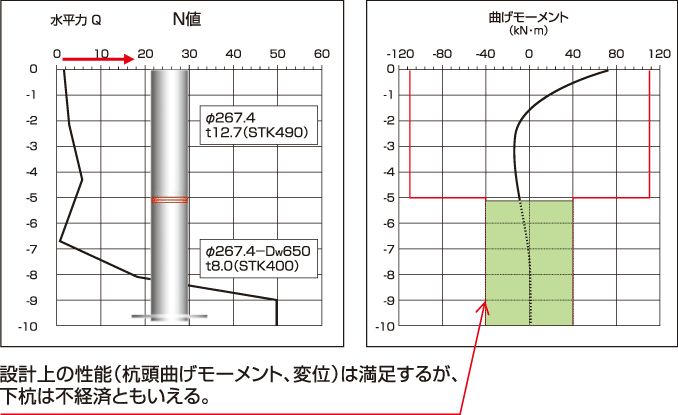

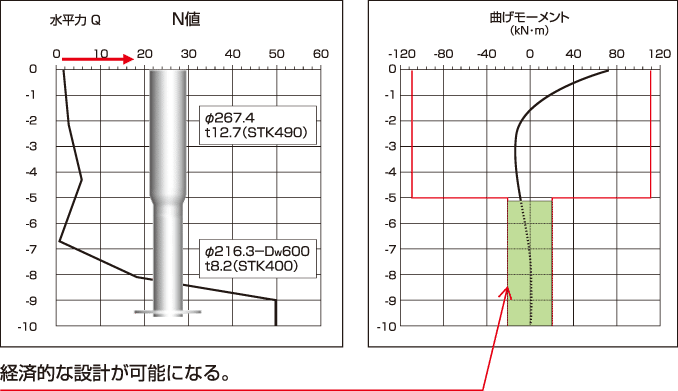

EAZET ET水平力の検討、Φ267.4mmストレート杭の場合

Φ216.3mm,Φ267.4mm拡頭仕様の場合

EAZET ET水平力の検討、Φ216.3mm,Φ267.4mm拡頭仕様の場合

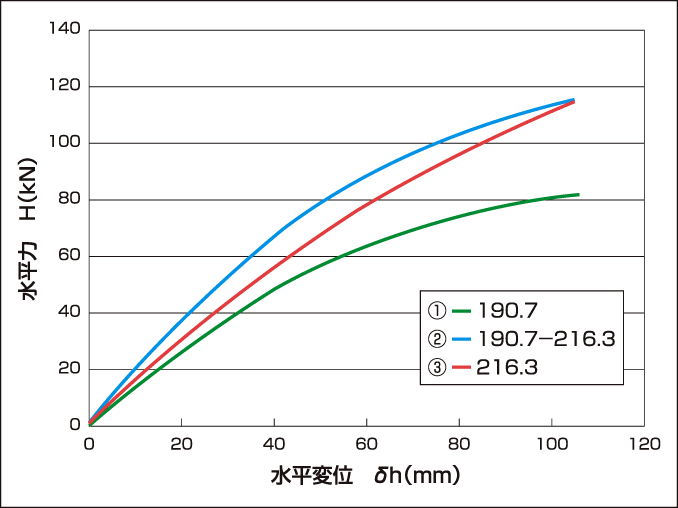

EAZET ET杭における水平耐荷試験データ

EAZET ET杭における水平耐荷試験データ
EAZET ET杭における水平耐荷試験データ
