コーナーパネル
特長
建物コーナー部の意匠性と施工性を高めるために開発されたヘーベルと同一物性の、断面がL 型のパネルです。
パネル表面がフラットな「平コーナー」、デザインパネルに対応して表面に各種の溝・面加工を施した「デザインコーナー」、建物の出隅部をすっきりと演出する「スマートコーナー」の３タイプがあります。
平コーナー
規格
単位：mm
| 厚さ | 100 | 125 | 150 |
|---|---|---|---|
| 幅 |
300×300 325×325※1 350×350 375×375 400×400 400×300 |
||
| パネル長さ | 600～4,100 | 600～4,500 | |
|
最大支点間 距離 |
3,500 | 4,350 | |
| 許容荷重 | 正負6,000N/m2以下 | ||
|
耐火性能 （時間） |
1 | ||
※長さについては上記の範囲内で10mm 間隔で製作いたします。
※HDR構法（一般用）で取り付けた場合の許容荷重です。HDR構法（中低層用）、ロッキンウォールの場合は、ヘーベルテクニカルハンドブックをご確認ください。
※1 325x325mmは、厚100および125㎜のみです。

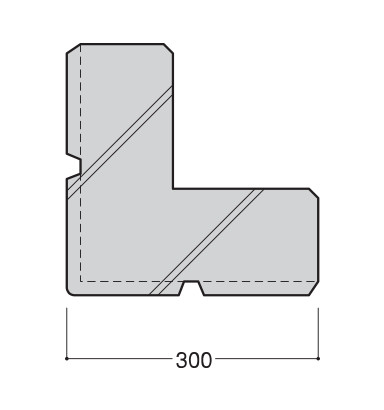

デザインコーナー
種類（例）
-
ソフト
タイプ -
ハード
タイプ - アルファベットタイプ
-
ソフトライン
50V -
ソフトチェック
100 -
ソフトチェック
150 -
ソフトタイル
100H200 -
ソフトレンガ
100H200
-
ハードライン
50V -
ハードライン
100V -
ハードライン
150V -
ハードライン
200V -
ハードライン
50H -
ハードライン
100H -
ハードライン
150H -
ハードライン
200H -
ハード
チェック
150 -
ハード
チェック
200 -
ハード
チェック
300 -
ハード
チェック
600 -
ハードタイル
100V200 -
ハードタイル
150V300 -
ハードタイル
100H200
-
Mライン
山1 -
Mライン
山2 -
Mライン
山4 -
Mライン
山5 -
Mライン
山6

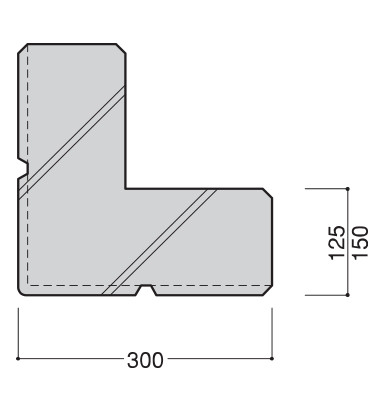

規格
単位：mm
| 厚さ | 100 | 125 | 150 |
|---|---|---|---|
| 幅 | 300×300 | ||
| パネル長さ | 600 〜3,750 | 600 〜4,100 | 600 〜4,500 |
|
最大支点間 距離 |
3,200 | 3,500 | 4,370 |
| 許容荷重 | 正負2,000N/m2以下 | 正負6,000N/m2以下 | |
|
耐火性能 （時間） |
1 | ||
※長さについては上記の範囲内で10mm 間隔で製作いたします。
※HDR構法（一般用）で取り付けた場合の許容荷重です。HDR構法（中低層用）、ロッキンウォールの場合は、ヘーベルテクニカルハンドブックをご確認ください。
※デザインの種類は、ヘーベルデザインハンドブックをご確認ください。
※ジーファスのデザインコーナーはありません。スマートコーナーよりお選びください。
スマートコーナー
規格
単位：mm
| 種類 | 平 | タイルベース | デザイン | ジーファス | |
|---|---|---|---|---|---|
| 厚さ | 100 | 100 | 100 | 100 | 125 |
| 幅 | 200×200 |
185×185 235×185 |
200×200 | ||
| パネル長さ | 600 〜4,100 | 600 〜3,750 | 600 〜3,690 | 600 〜4,100 | |
| 最大支点間距離 | 3,500 | 3,200 | 3,150 | 3,500 | |
| 許容荷重 | 正負1,900N/m2以下 | ||||
| 耐火性能（時間） | 1 | ||||
※長さについては上記の範囲内で10mm 間隔で製作いたします。
※上記許容荷重を超える場合は、ご相談ください。
※デザインの種類は、ヘーベルデザインハンドブックをご確認ください。
スマートコーナーの
取り付け位置の制限
※スマートコーナーは取付方法が異なるため、制限があります。
※L1、L2それぞれ75mm～6D
