施工方法(工法別)

在来

在来工法納まり図

こちらでは準耐火構造、バリアフリー工法を意識した図面を掲載しています。掲載したもの以外の構造では、従来の工法に沿って、適宜省略または変更が可能です。またユカテックの工法説明に重点をおいていますので、内装材等の一部を省略して掲載しています。

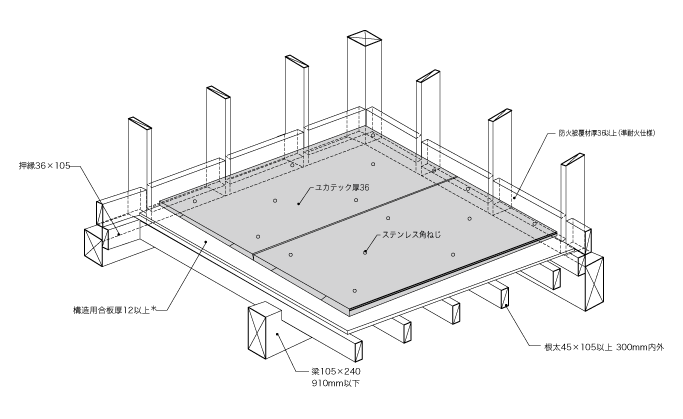

ユカテック施工の斜視図

※共同住宅の界床では厚さ15mm以上の合板などにしてください。
(住宅金融支援機構融資住宅 特記仕様書)

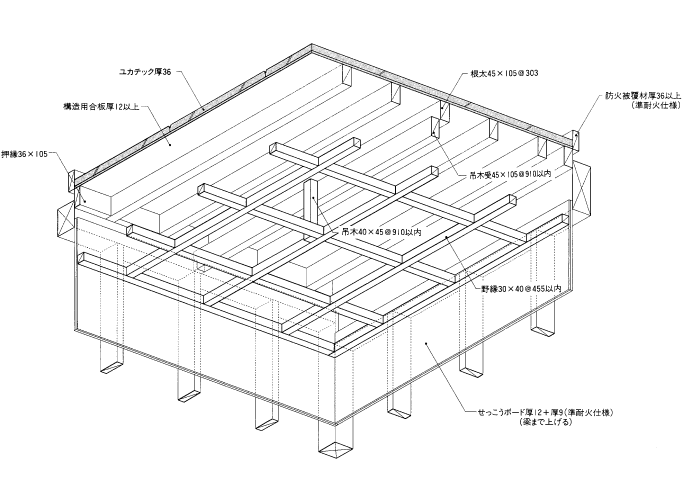

天井下地見上げ図(吊木受仕様)

※この図面は住宅金融支援機構融資住宅の木造住宅(共同住宅)に規定される吊木受を用いた天井構成としています。

根太レス

根太レス工法納まり図

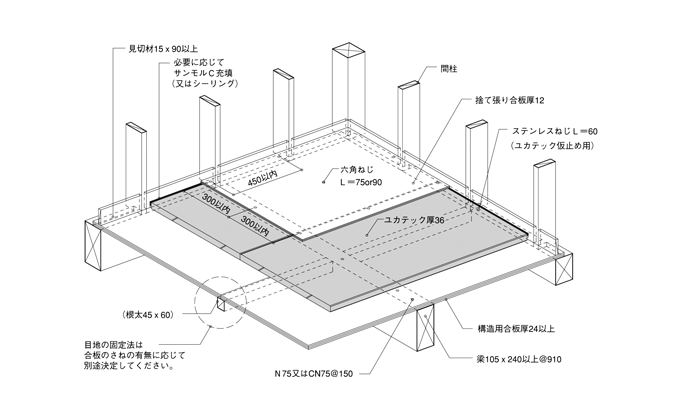

ユカテック施工の斜視図

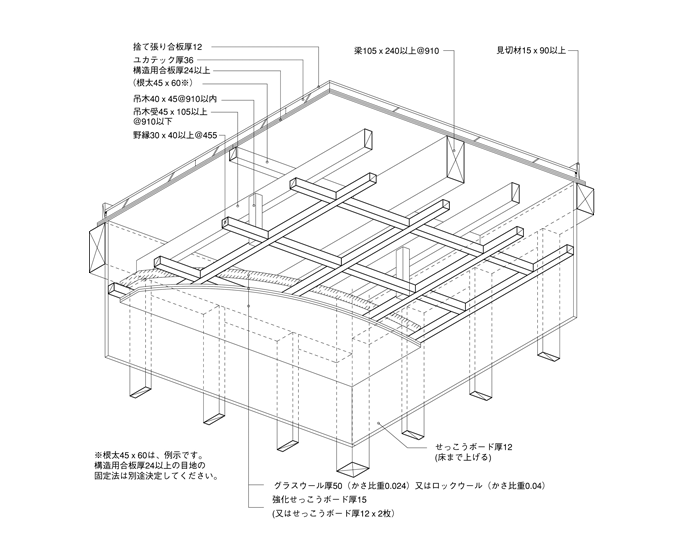

天井下地見上げ図(吊木受仕様)

2×4(ツーバイフォー)

枠組壁(2×4)工法納まり図

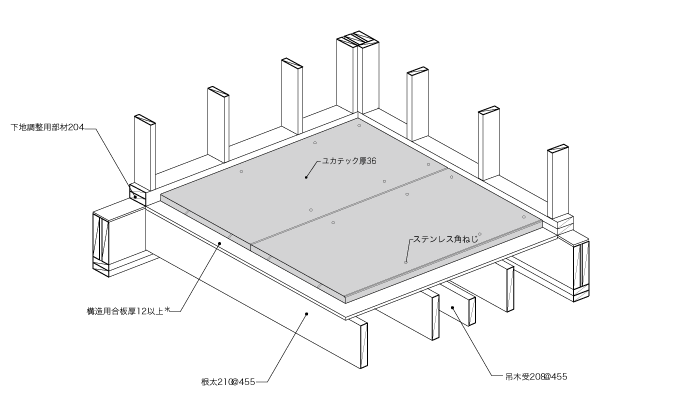

ユカテック施工の斜視図

※共同住宅の界床では厚さ15mm以上の合板などにしてください。
(住宅金融支援機構融資住宅 特記仕様書)

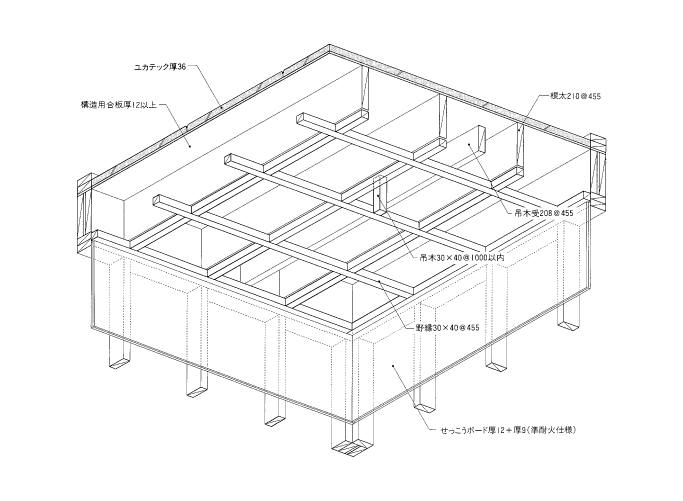

天井下地見上げ図(吊木受仕様)

※この図面は住宅金融支援機構融資住宅の枠組壁工法(共同住宅)に規定される吊木受を用いた天井構成としています。
