金属外装用下地 耐火構造認定パネル

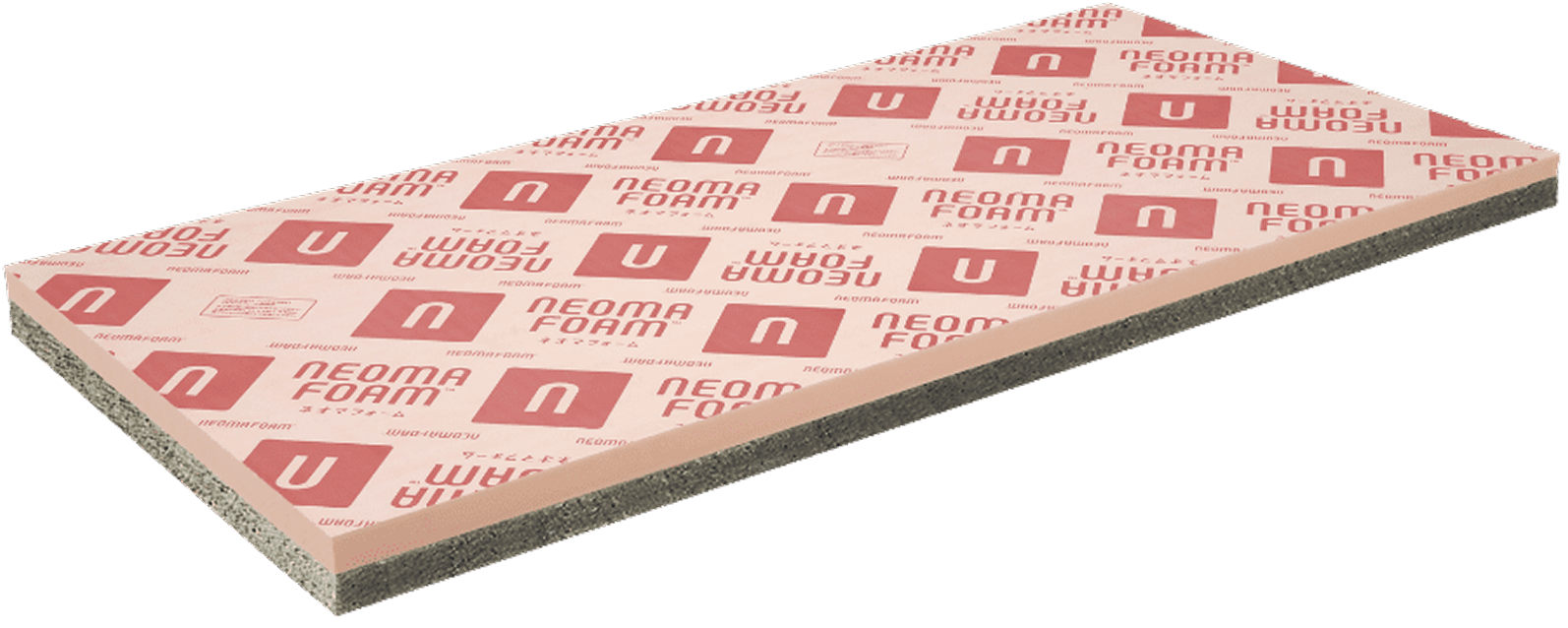

ネオマ耐火スパンウォール®︎
ネオマフォームに木毛セメント板を複合した、鉄骨造での金属外装材仕様の下地パネルです。
30分、60分の耐火構造認定を取得しています。

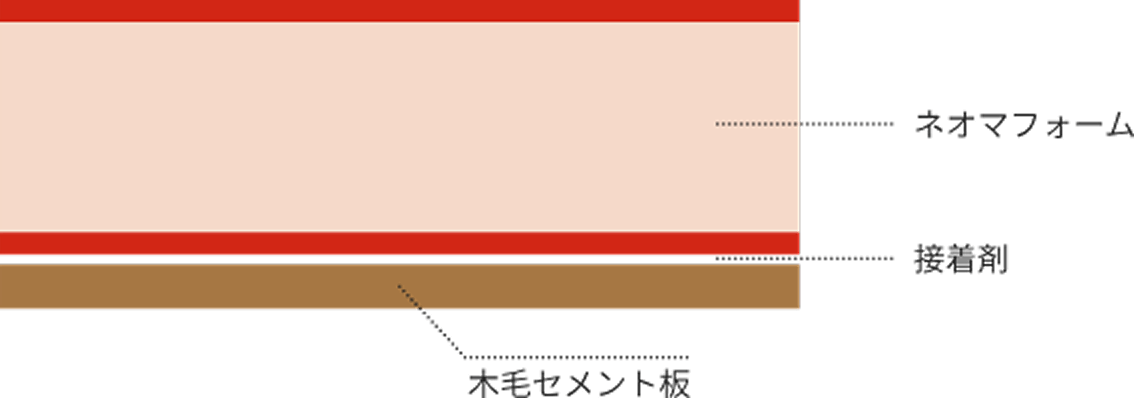

断面図
壁30分耐火構造認定 FP030NE-183-4
壁60分耐火構造認定 FP060NE-184-4
構成
| 構成 | |
|---|---|
| 断熱材 | 複合素材 |
|
ネオマフォーム JIS A 9521フェノールフォーム断熱材1種2号C II JIS A 9511フェノールフォーム保温板1種2号C |
木毛セメント板 |
製品規格及び壁の熱貫流率計算例
| 耐火性能 | 品番 | 厚さ（mm）※1 | 幅×長さ （mm） | 重量 （kg/m²） |
EI認証対象 | 熱抵抗 [（m²・Ｋ）/Ｗ] |
熱貫流率 ※2 ［W/(m²・K)］ |
|
|---|---|---|---|---|---|---|---|---|
| ネオマフォーム | 総厚 | |||||||
| 30分 耐火構造 | 20M-25 | 25 | 45 | 910×1820 | 16.9 | ● | 1.3 | 0.65 |
| 20M-30 | 30 | 50 | 17.0 | ● | 1.5 | 0.56 | ||
| 20M-35 | 35 | 55 | 17.1 | ● | 1.8 | 0.49 | ||
| 20M-50 | 50 | 70 | 17.5 | ● | 2.5 | 0.36 | ||
| 60分 耐火構造 | 25M-25 | 25 | 50 | 910×1820 | 25.9 | ● | 1.3 | 0.63 |
| 25M-30 | 30 | 55 | 26.0 | ● | 1.5 | 0.54 | ||
| 25M-35 | 35 | 60 | 26.1 | ● | 1.8 | 0.48 | ||
| 25M-50 | 50 | 75 | 26.5 | ● | 2.5 | 0.35 | ||
※1ネオマフォーム厚さ20ｍｍ品（20M-20、25M-20）は特殊品となります。
※2 壁体はネオマフォーム及び木毛セメント板のみで構成され、かつ以下の数値を用いて算定しています。 木毛セメント板熱伝導率：0.13[W/（m・K）]、木毛セメント板の熱抵抗 [（m²・K）/W]：30分耐火構造の場合0.15、60分耐火構造の場合0.19、室内側熱伝達抵抗：0.11[（m²・K）/W]、室外側熱伝達抵抗：0.04[（m²・K）/W]
優良断熱材（EI）認証制度について
「優良断熱材認証制度」は一般社団法人 日本建材・住宅設備産業協会がすぐれた品質管理のもとに安定した断熱性能を有する優良断熱材（EI）を認証する制度です。省エネ基準適合義務化の断熱性能の確認において、JISと並ぶ第三者認証制度として利用できます。 （製品規格表の「EI認証対象」欄に、●印で示すものが、対象品番となります。）
ホルムアルデヒドの放散について
ネオマ耐火スパンウォールは、下記の材料で構成されていますので、内装の露出の有無に関わらず使用面積の制限なくお使いいただけます。
| 断熱材規格 | JIS A 9521フェノールフォーム断熱材1種2号CⅡ
F☆☆☆☆、 JIS A 9511フェノールフォーム保温板1種2号C F☆☆☆☆ |
|---|---|
| 木毛セメント板 | 規制対象外製品 |
| 接着剤 | 非ホルムアルデヒド系 |
関連情報
金属外壁 耐火建築物用途（壁耐火30分・60分構造）
ネオマ耐火スパンウォールは、ネオマフォームと木毛セメント板の複合製品です。 意匠性に優れた各種スパンドレル鋼板や角波鉄板との組み合わせで壁30分・60分耐火構造を取得しております。（アルミ外装材は認定外） 建物の高いデザイン性の実現のために、ぜひご検討ください。
※本認定をご使用の場合認定書をご確認いただき、
記載内容を遵守してください。
ネオマ耐火スパンウォール®︎の特徴
ネオマフォーム厚は20～50mmまで対応、高断熱を目指す建物に対応できます。
外壁30分、60分耐火構造認定を取得、多くの建物に対応できます。
意匠性の高いスパンドレル鋼板仕様も幅広く対応、優れたデザイン志向に対応します。
外張り断熱で躯体を保護、面倒な胴縁の熱橋計算も不要です。

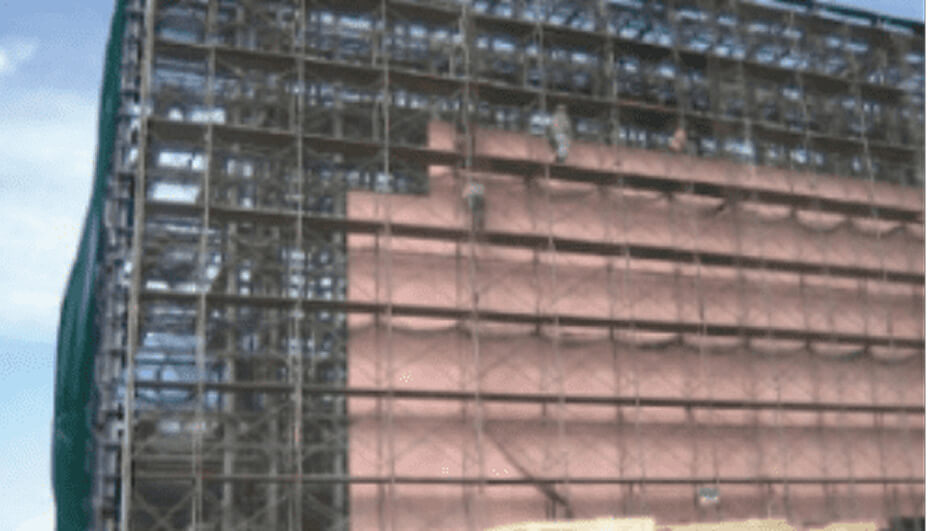

施工状況

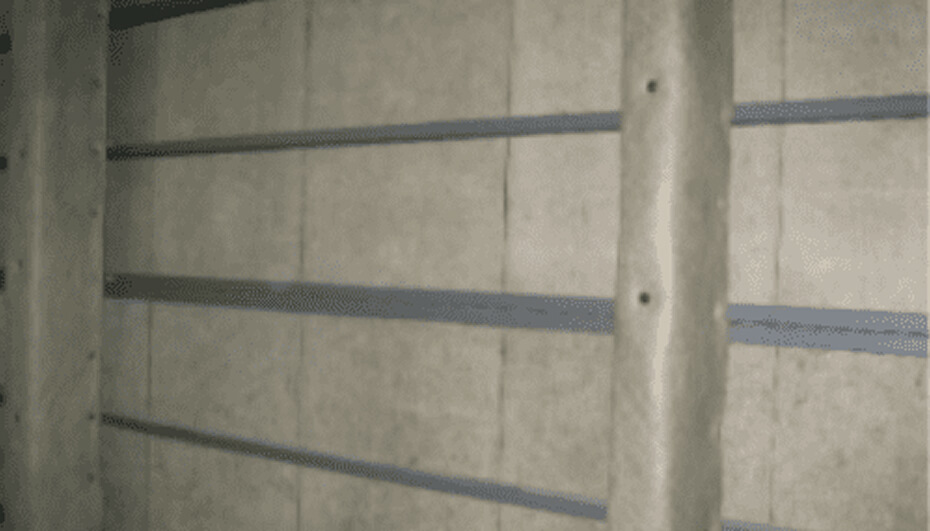

室内側状況

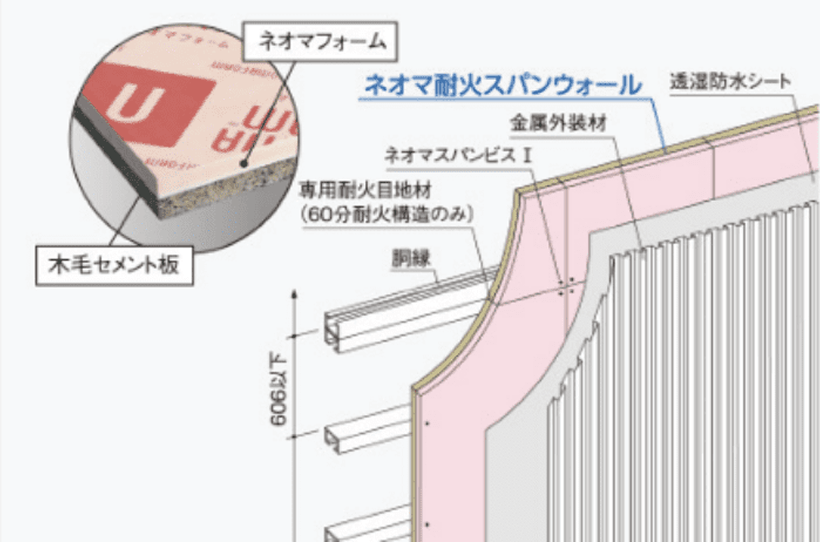

ネオマ耐火スパンウォールの基本ディティール

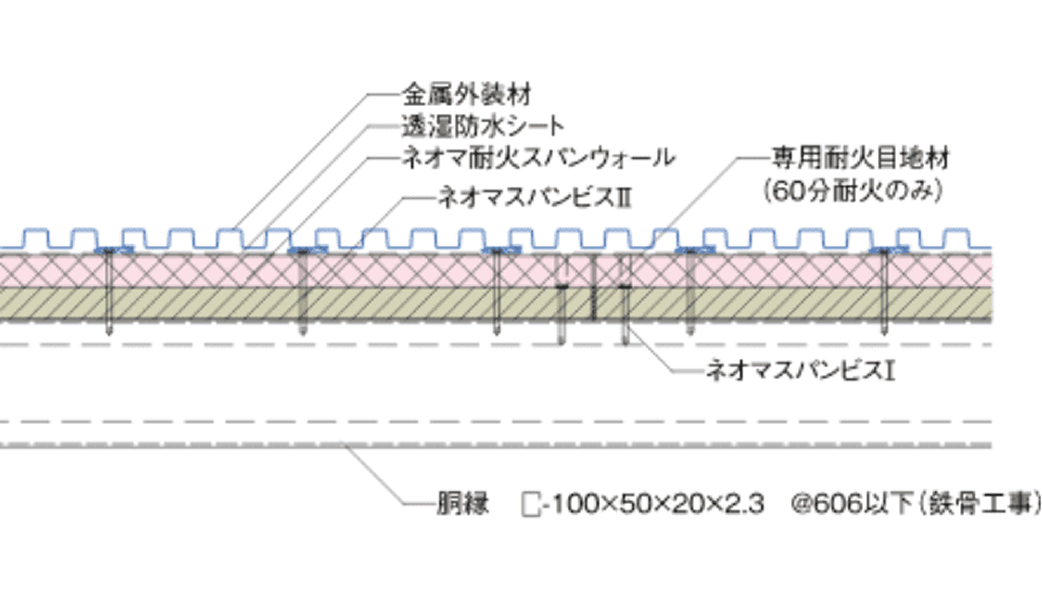

一般部 水平断面詳細図

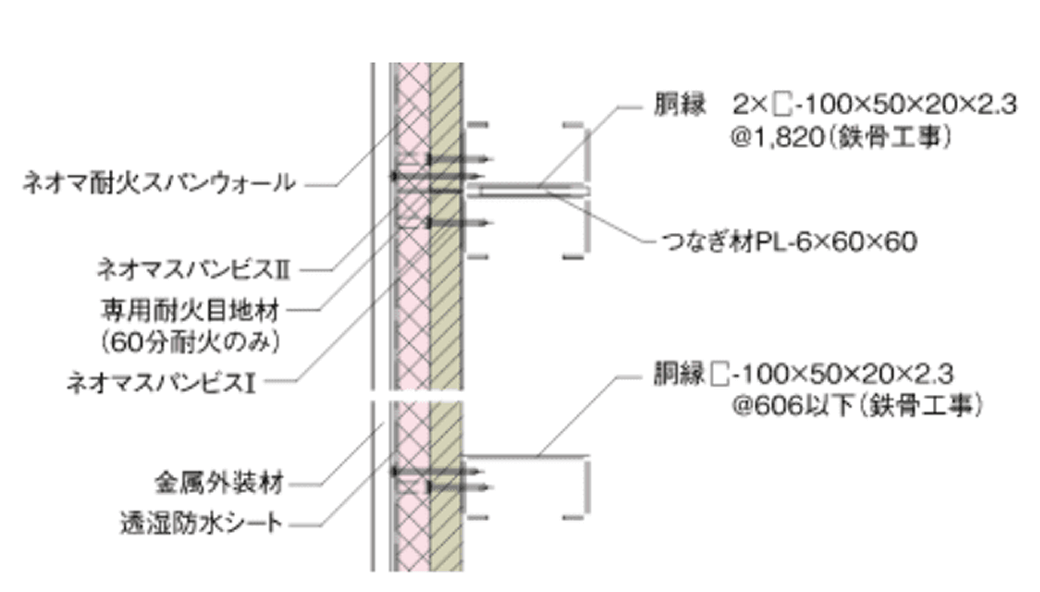

一般部 垂直断面詳細図
断熱性能比較
高性能な下地材を使用することで、他外壁と比べて格段に断熱性能が優れた壁を構成することが出来ます。

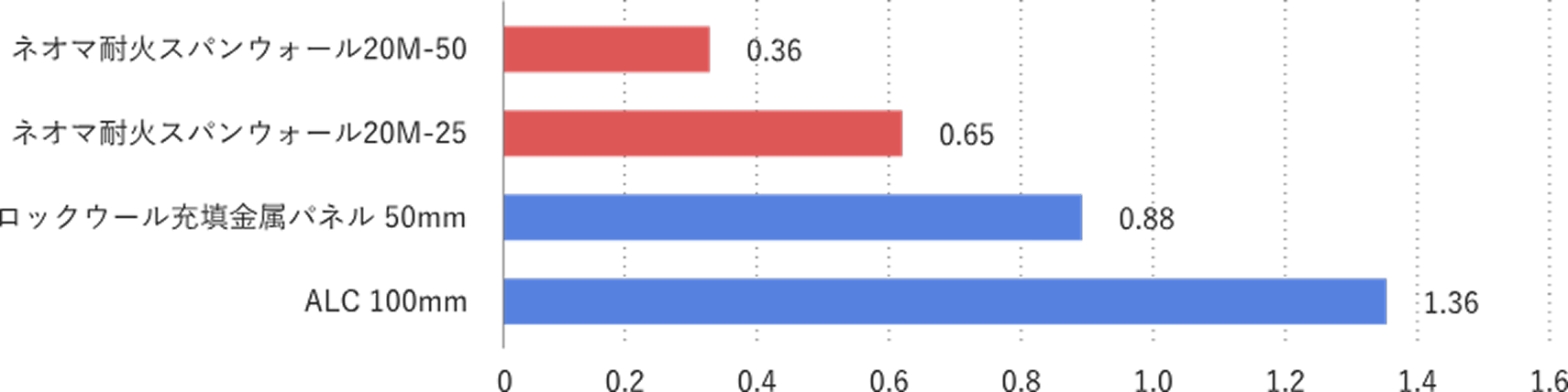

外壁30分耐火構造の例（熱貫流率の例［W/（m²・K）］
※ロックウール充填金属パネルは、働き幅900mmのもので嵌合部含む値です。
※ネオマ耐火スパンウォール数値は、ネオマフォーム及び木毛セメント板のみで構成時の値です。
ネオマ耐火スパンウォールの耐火認定構造
壁30分耐火構造認定 FP030NE-183-4
壁60分耐火構造認定 FP060NE-184-4
認定適合金属板 基本事項
- 厚さ：0.4mm以上※
- 長さ：12000mm以下
- 働き幅：105ｍｍ以上
- 山さ：12mm以上
- ※一部形状では0.6mm以上。詳細は下図参照。
材質
- 塗装溶融55%アルミニウム-亜鉛合金めっき鋼板(国土交通省大臣認定番号:NM-8697)
- 塗装溶融亜鉛メッキ鋼板(国土交通省大臣認定番号:NM-8697)
- 塗装溶融55%アルミニウムマグネシウム2%合金めっき鋼板(国土交通省大臣認定番号:NM-8697) 等
形状

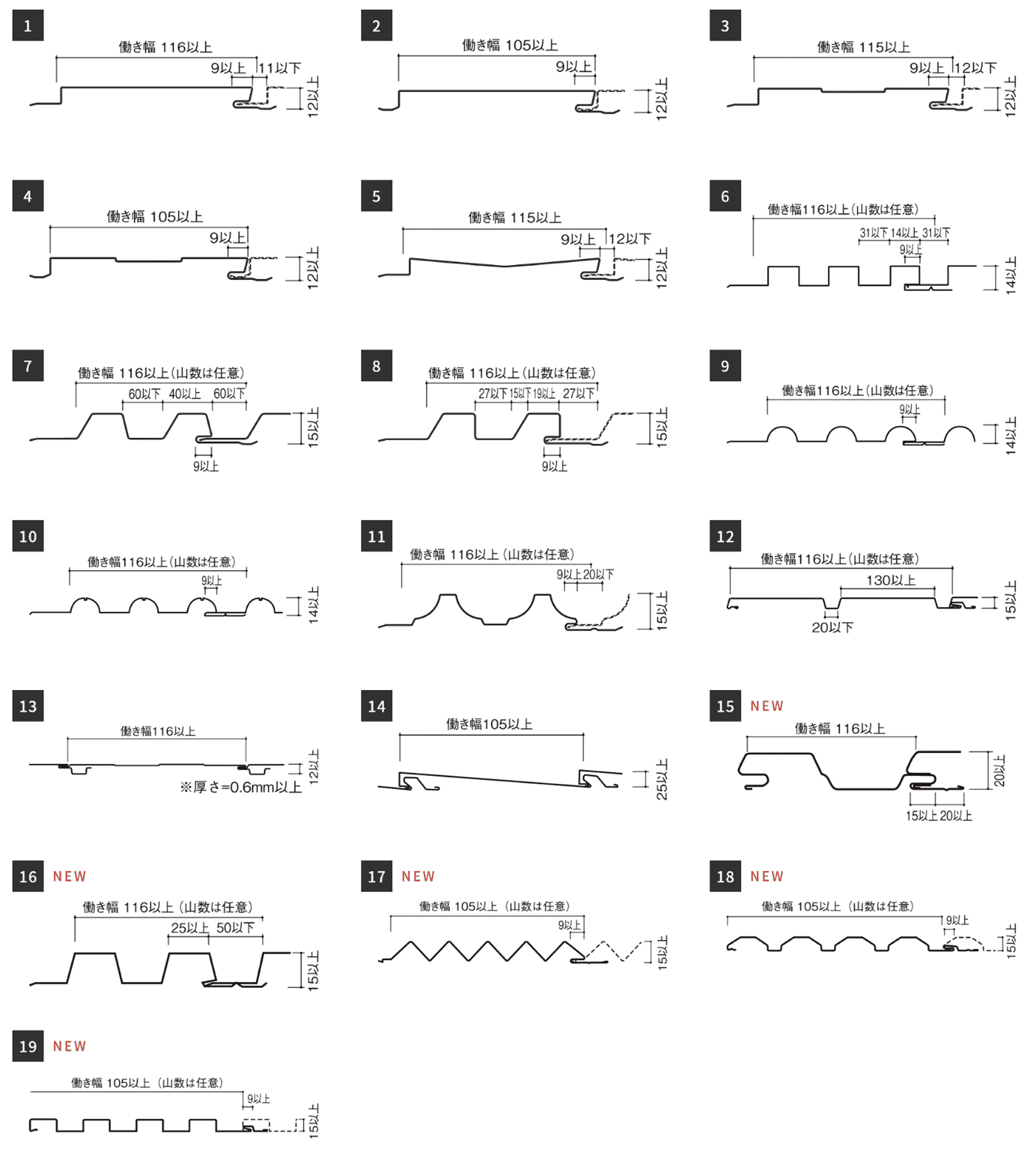

スパンドレル（金属板断面積5.3c㎡／m以上）
※スパンドレル①～⑪、⑮～⑰、⑲は厚さ0.35mmでも対応。
スパンドレル形状参考画像
![スパンドレル形状参考｜角スパンドレル[（株）セキノ興産]](../../static/img/10_product_sp/certified-structure-sp01.png)

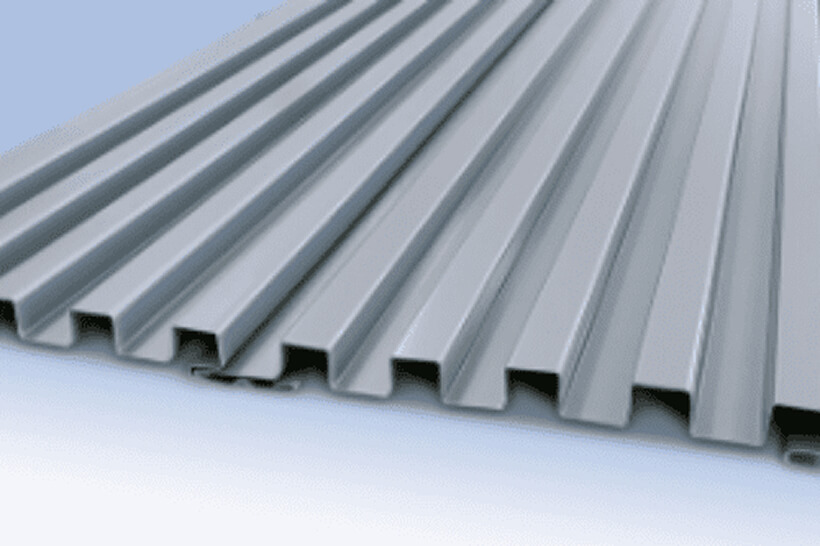

角スパンドレル[（株）セキノ興産]

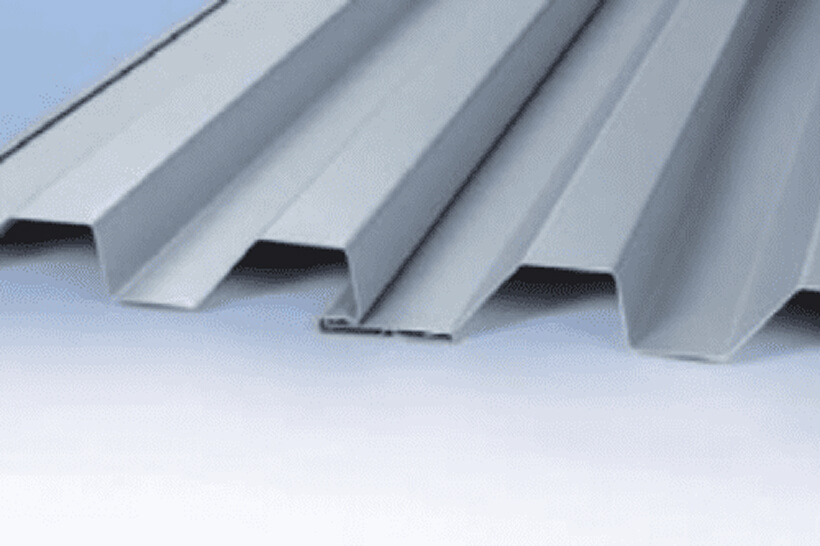

![スパンドレル形状参考｜ハイシャドー[三晃金属工業（株）]](../../static/img/10_product_sp/certified-structure-sp02.png)
ハイシャドー[三晃金属工業（株）]

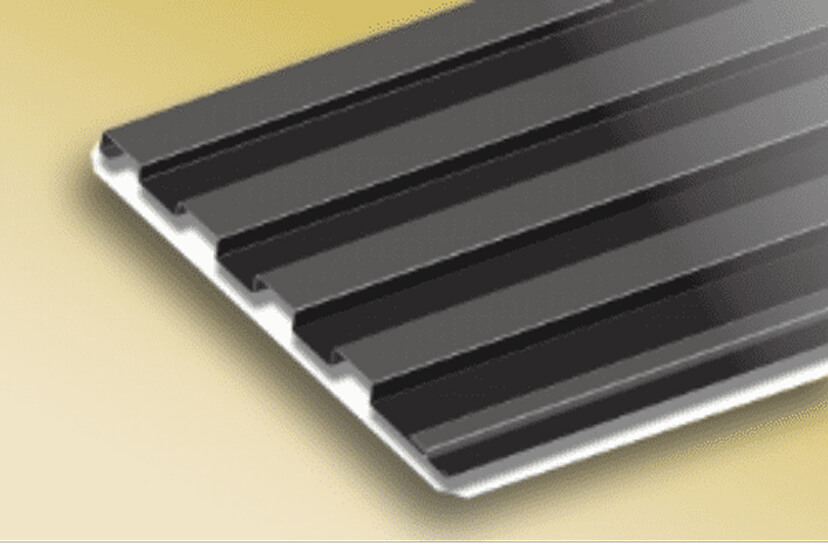

![スパンドレル形状参考｜MSタフスパン[月星商事（株）]](../../static/img/10_product_sp/certified-structure-sp03.png)
MSタフスパン[月星商事（株）]

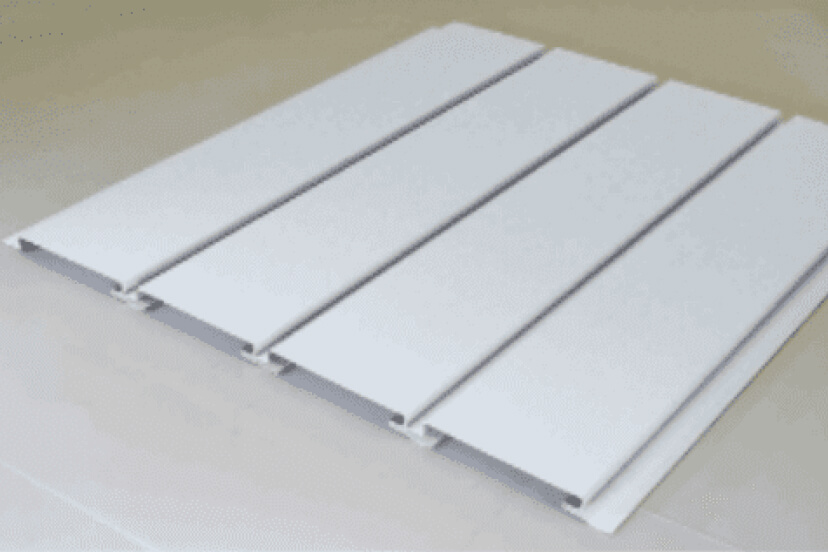

![スパンドレル形状参考｜F型スパンドレル[アサヒ金属（株）]](../../static/img/10_product_sp/certified-structure-sp04.png)
F型スパンドレル[アサヒ金属（株）]

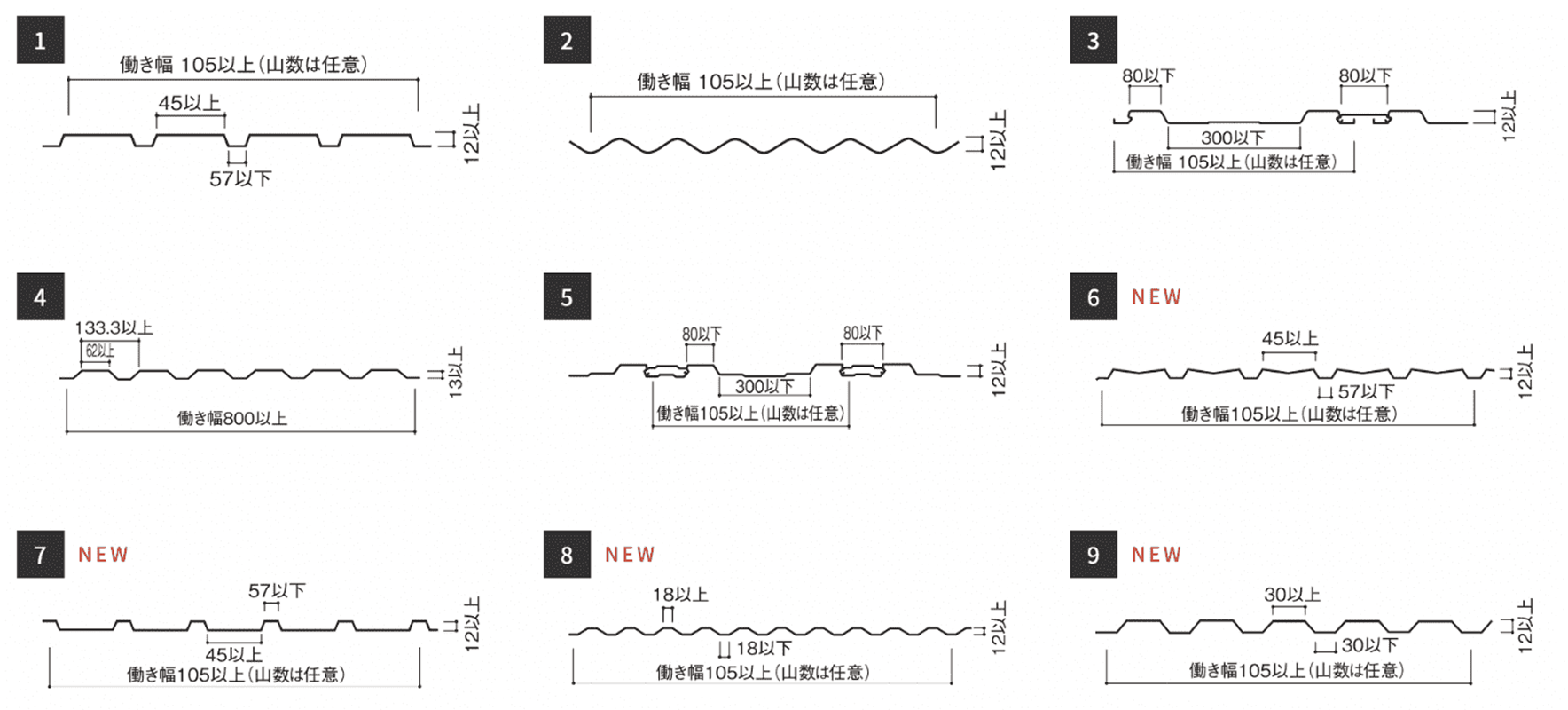

角波鉄板（金属板断面積4.3c㎡／m以上）
※角波鉄板①、③、④、⑥、⑧は厚さ0.35mmでも対応。
※金属板断面積(c㎡／m):金属板断面積を、外壁幅1mあたりに換算した値。
※金属板断面積については各金属外装メーカー様にお問合せください。
角波鉄板形状参考画像
![スパンドレル形状参考｜A型角波[（株）セキノ興産]](../../static/img/10_product_sp/certified-structure-aw01.png)

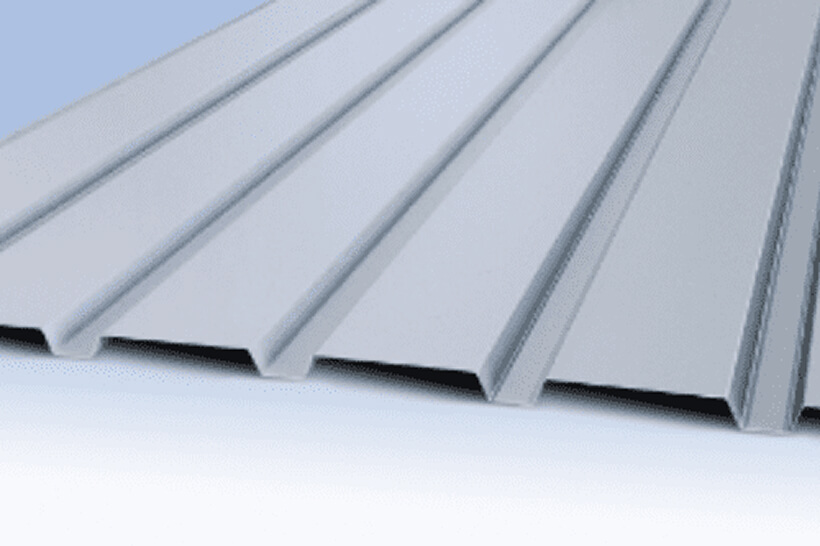

A型角波[（株）セキノ興産]
![スパンドレル形状参考｜ICデプスサイディングF-４[稲垣商事（株）]](../../static/img/10_product_sp/certified-structure-aw02.png)

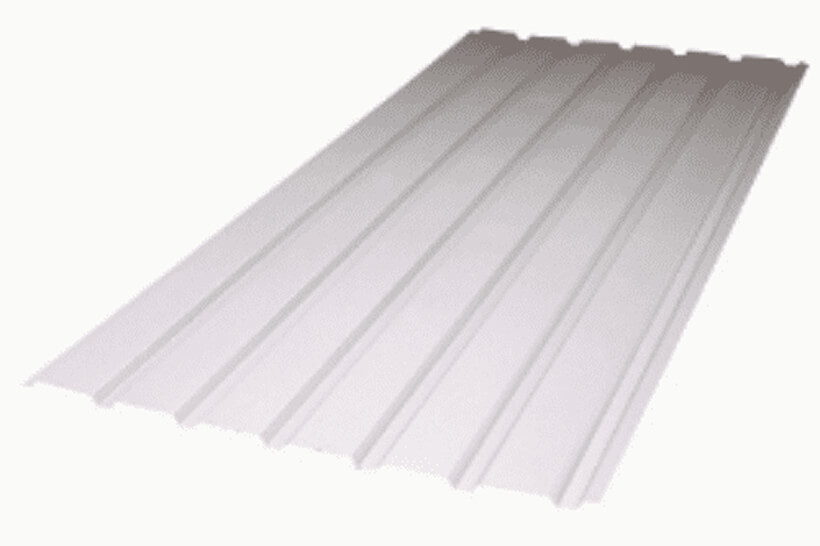

ICデプスサイディングF-４[稲垣商事（株）]
ネオマ耐火スパンウォールの施工フロー

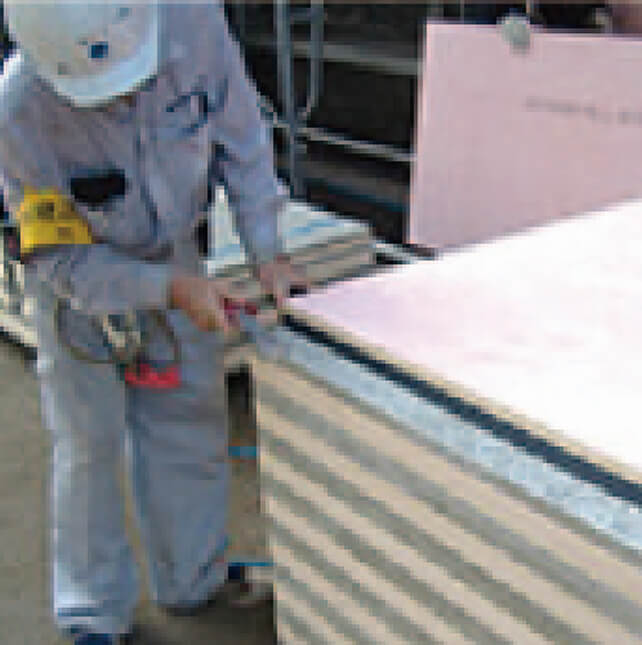

耐火目地材縦目地取付

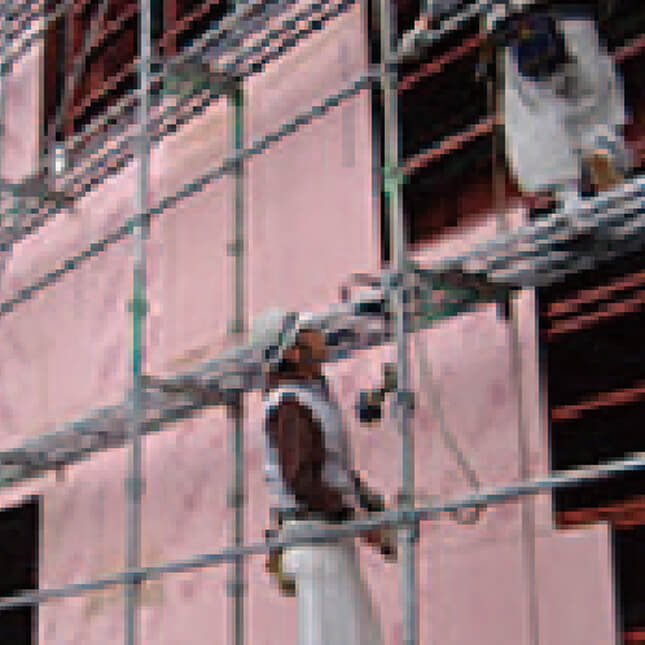

パネル取付

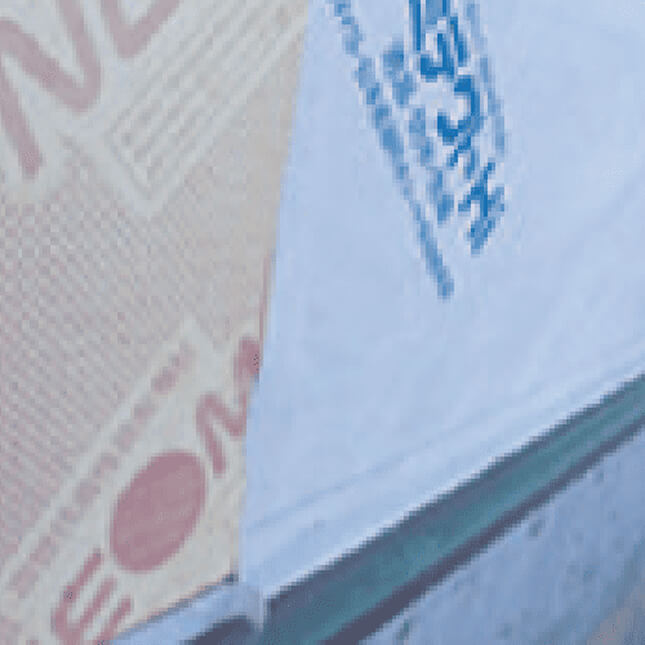

透湿防水シート施工

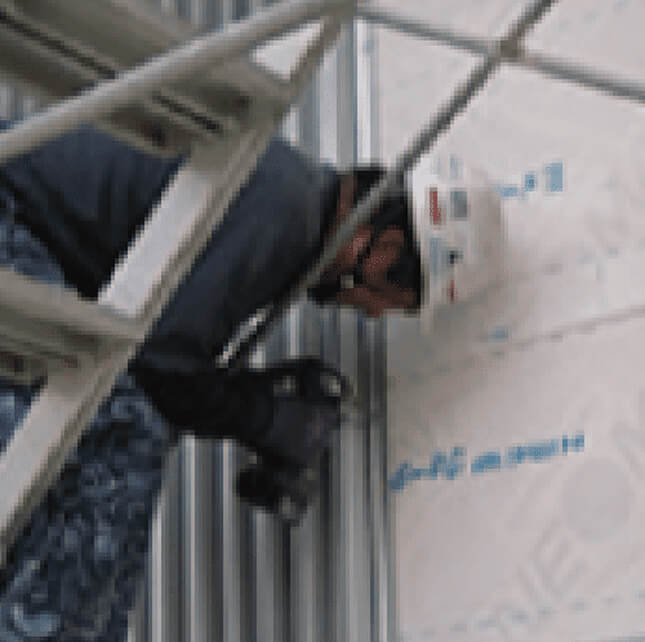

外装材取付
