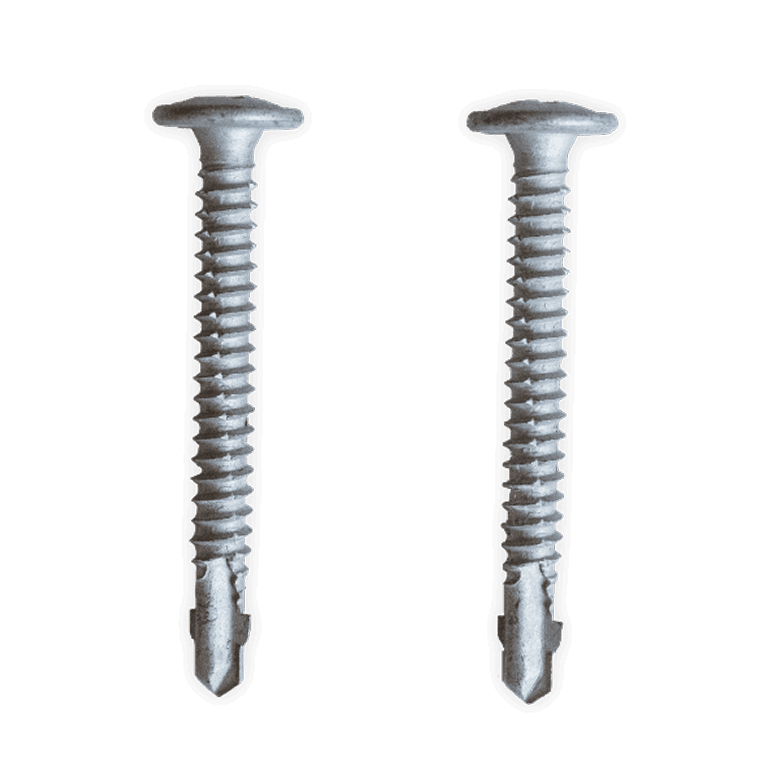

ネオマ耐火スパンウォール取付用ビス
ネオマスパンビス®Ⅰ
鉄骨造
ネオマ耐火スパンウォールを 胴縁に取り付ける専用ビスです。
| 適合製品 |
|---|
| ネオマ耐火スパンウォール、ネオマフォームFS、ネオマフォームF、ネオマフォームKS |
製品規格(適合表)
| 品名 | 品番 | ビス長さ | 対象製品※ | ||||
|---|---|---|---|---|---|---|---|
| NSW 60分 |
NSW 30分 |
FS | F | KS | |||
| スパンビスⅠ （パネル取付用） |
ネオマスパンビスⅠ 5×45 |
45mm | ─ | 全商品 | ─ | ─ | ─ |
| ネオマスパンビスⅠ 5×55 |
55mm | 全商品 | ─ | ─ | ─ | ─ | |
| スパンビスⅡ （スパンドレル 鋼板取付用） |
ネオマスパンビスⅡ 5×50 |
50mm | ─ | ─ | ─ | 25,30,35-FR | KS-35 |
| ネオマスパンビスⅡ 5×65 |
65mm | 25M-20 | 20M-20,25 | FS25,30,35 | ─ | ─ | |
| ネオマスパンビスⅡ 5×85 |
85mm | 25M-25,30,35 | 20M-30,35 | FS-50 | ─ | ─ | |
※NSW：ネオマ耐火スパンウォール、FS：ネオマフォームFS、Ｆ：ネオマフォームＦ、KS:ネオマフォームKS
備考
- ・ネオマフォームＦＳ固定用ビスは、市販の鋼製ビス3.5Φ×25mm以上を使用して下さい。
-
・ネオマフォームＦ、ネオマフォームKSは防耐火構造認定上の規定は無いため、
3.5Φ×厚さ+15mm以上のビス又はピンを使用して下さい。 -
・ネオマフォームF（20-FR）、ネオマ耐火スパンウォール（20M-50、25M-50）については、
市販のビスを使用して下さい。
