スパンドレル鋼板取付用ビス

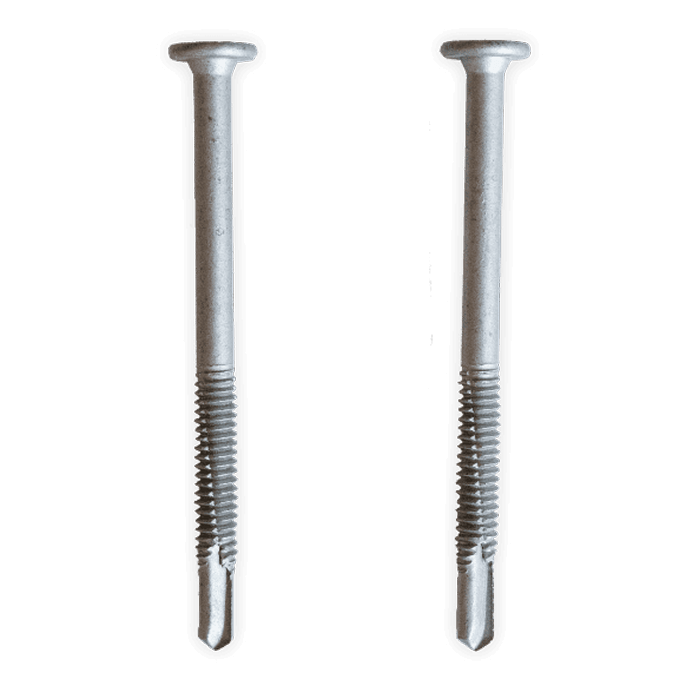

ネオマスパンビス®Ⅱ
鉄骨造
ネオマ耐火スパンウォール、ネオマフォームFSなどを使用する際のスパンドレル外装材を取り付ける専用ビスです。
- ・ビス径５Φ、冷間圧造用炭素鋼線、ジオメット処理
- ・推奨電動ドライバー：テクスドライバー（ドライバ回転数 2000～2500rpm程度）
| 適合製品 |
|---|
| ネオマ耐火スパンウォール、ネオマフォームFS、ネオマフォームF、ネオマフォームKS |
製品規格(適合表)
| 品名 | 品番 | ビス長さ | 対象製品※ | ||||
|---|---|---|---|---|---|---|---|
| NSW 60分 |
NSW 30分 |
FS | F | KS | |||
| スパンビスⅠ （パネル取付用） |
ネオマスパンビスⅠ 5×45 |
45mm | ─ | 全商品 | ─ | ─ | ─ |
| ネオマスパンビスⅠ 5×55 |
55mm | 全商品 | ─ | ─ | ─ | ─ | |
| スパンビスⅡ （スパンドレル 鋼板取付用） |
ネオマスパンビスⅡ 5×50 |
50mm | ─ | ─ | ─ | 25,30,35-FR | KS-35 |
| ネオマスパンビスⅡ 5×65 |
65mm | 25M-20 | 20M-20,25 | FS25,30,35 | ─ | ─ | |
| ネオマスパンビスⅡ 5×85 |
85mm | 25M-25,30,35 | 20M-30,35 | FS-50 | ─ | ─ | |
※NSW：ネオマ耐火スパンウォール、FS：ネオマフォームFS、Ｆ：ネオマフォームＦ、KS:ネオマフォームKS
備考
- ・ネオマフォームＦＳ固定用ビスは、市販の鋼製ビス3.5Φ×25mm以上を使用して下さい。
-
・ネオマフォームＦ、ネオマフォームKSは防耐火構造認定上の規定は無いため、
3.5Φ×厚さ+15mm以上のビス又はピンを使用して下さい。 -
・ネオマフォームF（20-FR）、ネオマ耐火スパンウォール（20M-50、25M-50）については、
市販のビスを使用して下さい。
