アルファベットタイプ

特長

パネル形状がアルファベットのようなデザイン形状です。
パネルの断面形状そのものがA 型断面の「A ライン」、片側切削でボーダーラインが演出できる「Lライン」、大胆な凹凸加工の山波をパネル長辺方向に施した「M ライン」、下見板のように連続したZ 型断面で構成された「Zライン」があります。
いずれも深い溝・面加工で濃淡のはっきりした陰影が生まれ、より個性的な表情を創出します。

Aライン

形状

パネルイメージ
パネルイメージ
端部形状
端部形状

種類

  • Aライン

    Aライン

規格

呼び厚 125
呼び厚 150

単位:mm

厚さ 100~150 125~175
600
パネル長さ 600~4,100 600~4,500
最大支点間距離 3,500 4,370
耐火性能(時間) 1

※パネルの幅及び長さについては、上記の範囲内で10mmピッチで製作します。
※パネル長さは、外壁では風圧力と取付け構法ごとの取付け部耐力により制限を受けます。
※100mm厚は風圧力±2,000N/m2以下でお使いいただけます。

Lライン

形状

パネルイメージ
パネルイメージ
長辺・端部形状
長辺・端部形状
A B
ソフト 3 9(8.5)
ハード 5 15
ダイナミック 8.3 25

※( )内寸法は100厚パネルの場合

長辺・溝形状
長辺・溝形状
A B
ソフト 9(8.5) 3
ハード 15 5
ダイナミック 25 8.3

※( )内寸法は100厚パネルの場合

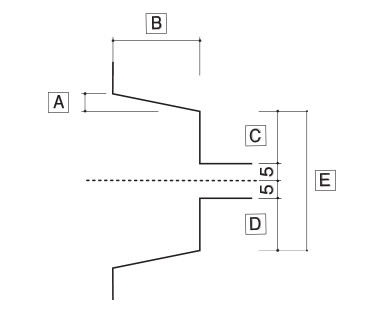

短辺・端部形状
長辺・端部形状
A B C D E
ソフト 4.5 9 - - 10
ハード 5 15 5 5 20
ダイナミック 5 25 15 15 40

※( )内寸法は100厚パネルの場合

規格

単位:mm

厚さ 100 125 150
300~600
パネル長さ 600~3,750 600~4,100 600~4,500
最大支点間距離 3,200 3,500 4,370
耐火性能(時間) 1

※パネルの幅及び長さについては、上記の範囲内で10mmピッチで製作します。
※パネル長さは、外壁では風圧力と取付け構法ごとの取付け部耐力により制限を受けます。
※100mm厚はソフトタイプのみ、かつ風圧力±2,000N/m2以下でお使いいただけます。

Mライン

形状

パネルイメージ
パネルイメージ
端部形状
端部形状
端部形状
山部形状
山部形状

種類

  • Mライン 山1・115

    Mライン
    山1・115

  • Mライン 山2・115

    Mライン
    山2・115

  • Mライン 山3・115

    Mライン
    山3・115

  • Mライン 山4・115

    Mライン
    山4・115

  • Mライン 山5・115

    Mライン
    山5・115

  • Mライン 山6・115

    Mライン
    山6・115

  • Mライン 山1・10

    Mライン
    山1・10

  • Mライン 山2・10

    Mライン
    山2・10

  • Mライン 山3・10

    Mライン
    山3・10

  • Mライン 山4・10

    Mライン
    山4・10

  • Mライン 山5・10

    Mライン
    山5・10

  • Mライン 山6・10

    Mライン
    山6・10

規格

単位:mm

厚さ 125 150
300~600
パネル長さ 600~4,100 600~4,500
最大支点間距離 3,500 4,370
耐火性能(時間) 1

※パネルの幅及び長さについては、上記の範囲内で10mmピッチで製作します。
※パネル長さは、外壁では風圧力と取付け構法ごとの取付け部耐力により制限を受けます。
※耐火性能(時間)は建設省告示第1399号(平成 12 年 5 月 30 日)の外壁(非耐力壁)の場合を示しています。

Zライン

形状

パネルイメージ
パネルイメージ
山部形状
山部形状
端部形状
端部形状
最頂部
最頂部

種類

  • Zライン150

    Zライン
    150

  • Zライン200

    Zライン
    200

  • Zライン300

    Zライン
    300

  • Zライン150・10

    Zライン
    150・10

  • Zライン200・10

    Zライン
    200・10

  • Zライン300・10

    Zライン
    300・10

規格

単位:mm

厚さ 125 150
300~600
パネル長さ 600~4,100 600~4,500
最大支点間距離 3,500 4,370
耐火性能(時間) 1

※パネルの幅及び長さについては、上記の範囲内で10mmピッチで製作します。
※パネル長さは、外壁では風圧力と取付け構法ごとの取付け部耐力により制限を受けます。
※耐火性能(時間)は建設省告示第1399号(平成 12 年 5 月 30 日)の外壁(非耐力壁)の場合を示しています。
