NCタイプ

特長

ヘーベルパネル表面にコンピューターによる数値制御(Numerical Control)により、円形刃物で切削加工を行った新しいデザインパネルです。
直線から曲線まで自由で多彩な表情を作る事が可能です。

NCタイプ
  • ※加工始点と終点および角度が変わる部分は、丸形刃物のアール形状となります。アール形状は刃物の種類や大きさで変わります。溝形状は用いる刃物の形状で決まります。

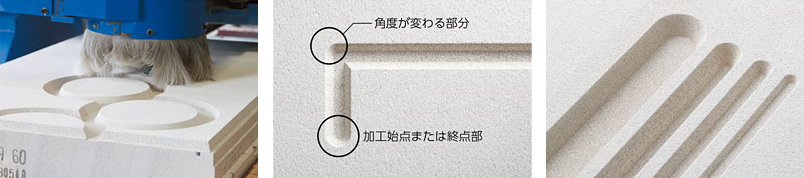

  • ※切削加工部は通常のデザインパネルと同様に気泡が露出します。また、刃物の底辺以上の大きさを切削する場合、丸形刃物の波目が出ます。フィラーによる下地処理を入念に行い、仕上げ塗材の塗布量も確保して下さい。
  • ※大きい面積は刃物の波目が残ります。また切削位置や面積は制限があります。事前にご相談下さい。
  • ※デザインの意匠権については、弊社では責任を負いかねますのでご了承下さい。
NCタイプ

NCタイプデザインパネルの溝形状は下記の3種類の中から選択頂けます。溝の深さ、溝幅によりイメージ通りのデザインをご設計下さい。

ソフトタイプ

形状

溝形状
溝形状
端部形状
端部形状
端部形状

[]内寸法は100mm厚のパネルの場合

規格

ソフトタイプの製品規格は下表の通りです。

単位:mm

厚さ 100 125 150
300~600
パネル
長さ
600~3,750 600~4,100 600~4,500
最大支点間距離 3,200 3,500 4,370
耐火性能(時間) 1

※パネルの幅及び長さについては、上記の範囲内で10mmピッチで製作します。
※パネル長さは、外壁では風圧力と取付け構法ごとの取付け部耐力により制限を受けます。
※100mm厚は風圧力±2,000N/m2以下でお使いいただけます。
※耐火性能(時間)は建設省告示第1399号(平成 12 年 5 月 30 日)の外壁(非耐力壁)の場合を示しています。

ハードタイプ

形状

溝形状
溝形状
端部形状
端部形状
端部形状

規格

ハードタイプの製品規格は下表の通りです。

単位:mm

厚さ 125 150
300~600
パネル長さ 600~4,100 600~4,500
最大支点間距離 3,500 4,370
耐火性能(時間) 1

※パネルの幅及び長さについては、上記の範囲内で10mmピッチで製作します。
※パネル長さは、外壁では風圧力と取付け構法ごとの取付け部耐力により制限を受けます。
※耐火性能(時間)は建設省告示第1399号(平成 12 年 5 月 30 日)の外壁(非耐力壁)の場合を示しています。

ダイナミックタイプ

形状

溝形状

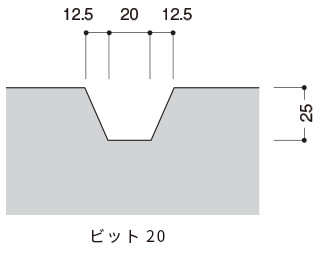

ビット20

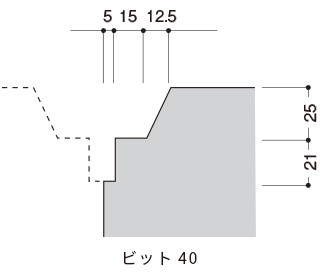

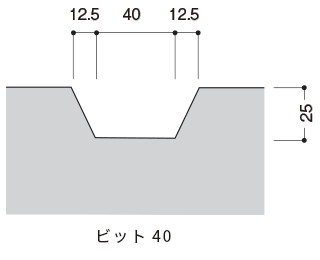

ビット40

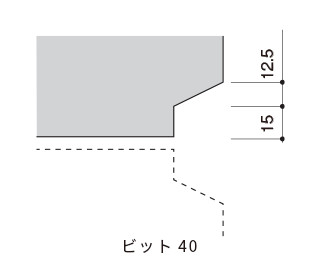

長辺・端部形状

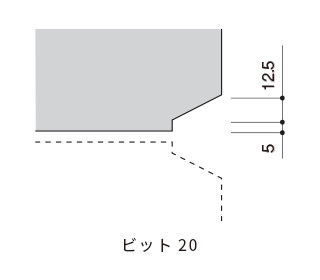

ビット20

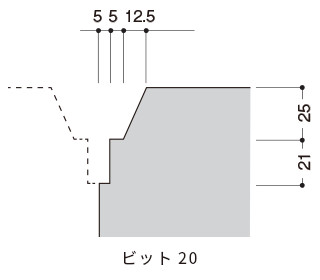

ビット40

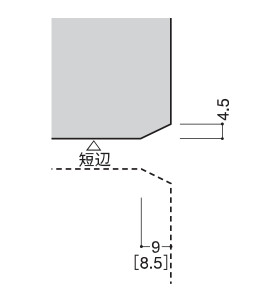

短辺・端部形状
ビット20
ビット40

規格

ダイナミックタイプの製品規格は下表の通りです。

単位:mm

厚さ 125 150
300~600
パネル長さ 600~4,100 600~4,500
最大支点間距離 3,500 4,370
耐火性能(時間) 1

※パネルの幅及び長さについては、上記の範囲内で10mmピッチで製作します。
※パネル長さは、外壁では風圧力と取付け構法ごとの取付け部耐力により制限を受けます。
※耐火性能(時間)は建設省告示第1399号(平成 12 年 5 月 30 日)の外壁(非耐力壁)の場合を示しています。
