断熱材受け金具

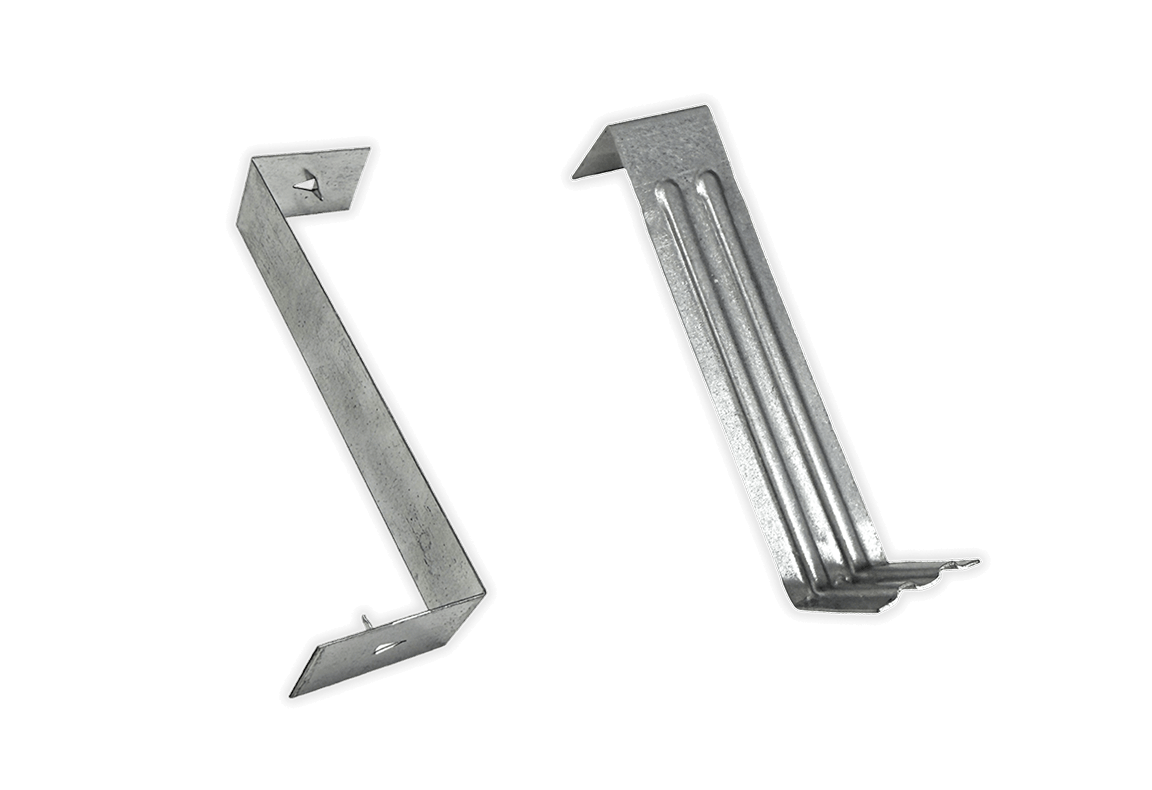

Jピン＆NJピン
木造住宅
床等に充填断熱する際の断熱材受け金具です。
床に施工した断熱材のたわみ防止、ずり落ち防止のために、Jピン・NJピンを使用することを推奨しています。
| 適合製品 |
|---|
| ネオマフォーム |

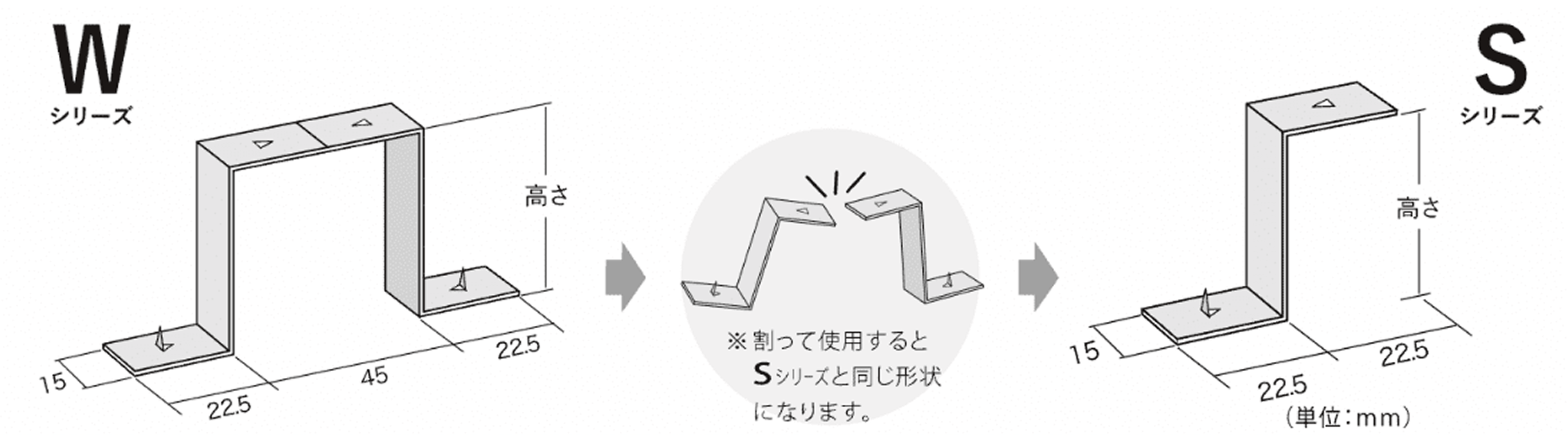

Jピン
製品規格
Wシリーズ
| 品名 | 品番 | サイズ（mm） | 入数（本/箱） | 施工目安 | ||
|---|---|---|---|---|---|---|
| 高さ | 幅※ | 根太間施工 | 大引間施工 | |||
| Jピン50W | JP-50W | 50 | 45 | 24 | 1坪/箱 | 2坪/箱 |
| Jピン60W | JP-60W | 60 | ||||
※木材へのかかり代
Sシリーズ
| 品名 | 品番 | サイズ（mm） | 入数（本/箱） | 施工目安 | ||
|---|---|---|---|---|---|---|
| 高さ | 幅※ | 根太間施工 | 大引間施工 | |||
| Jピン50S | JP-50S | 50 | 22.5 | 96 | 2坪/箱 | 4坪/箱 |
| Jピン60S | JP-60S | 60 | ||||
※木材へのかかり代

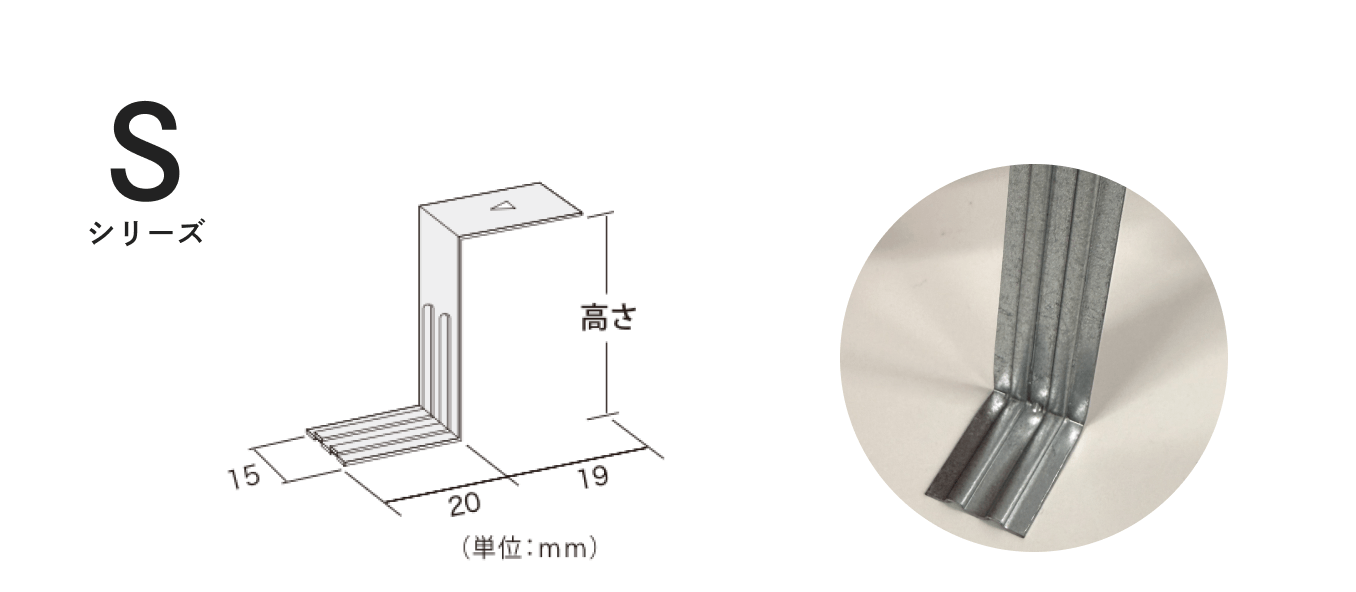

NJピン
リブ形状によって支持力を強化。より使いやすい入数に変更しました。
製品規格
Sシリーズ
| 品名 | 品番 | サイズ（mm） | 入数（本/箱） | 施工目安 | |
|---|---|---|---|---|---|
| 高さ | 幅※ | 大引間施工 | |||
| NJピン66S | NJP-66S | 66 | 19 | 48 | 2坪/箱 |
| NJピン80S | NJP-80S | 80 | 24 | 1坪/箱 | |
| NJピン90S | NJP-90S | 90 | |||
| NJピン100S | NJP-100S | 100 | |||
※木材へのかかり代
※JピンおよびNJピンは床専用です。屋根に使用した場合は、金属部分（ピン）に結露が発生する恐れがあります。
※根太および大引の高さは、断熱材の厚みを上回るものとしてください
※床合板を施工する際は、極力ネオマフォームや根太・大引等の木材に強い衝撃を与えないように施工してください。
