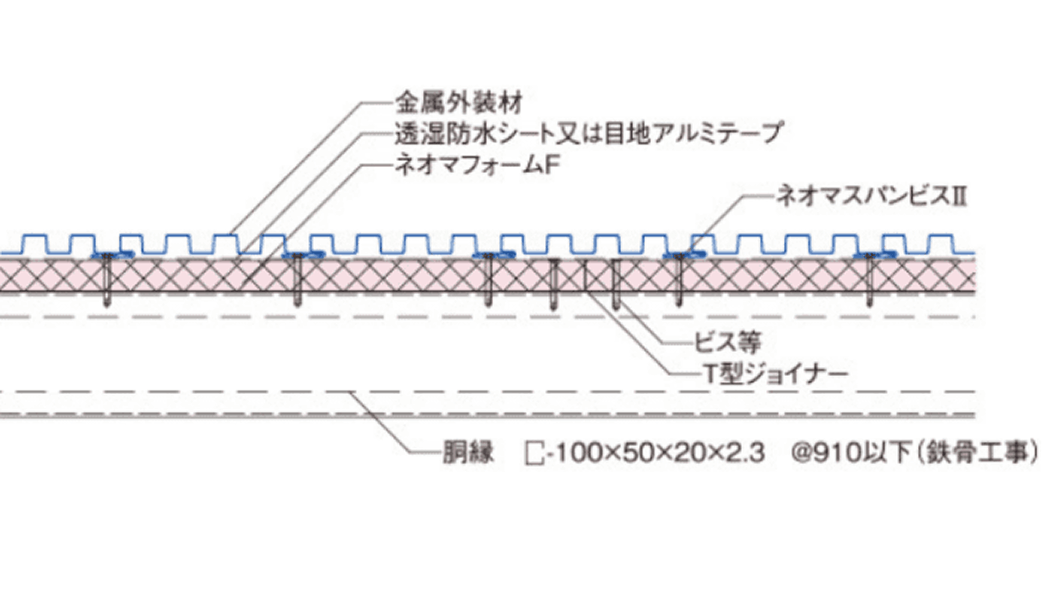

断面図
構成
| 構成 | |
|---|---|
| 断熱材 | 複合材料 |
|
ネオマフォーム JIS A 9521フェノールフォーム断熱材1種2号CⅡ JIS A 9511フェノールフォーム保温板1種2号C |
両面アルミニウムはく |
製品規格及び壁の熱貫流率計算例
| 品番 | 厚さ（mm）※1 | 幅×長さ（mm） | 重量※2 （kg/m²） |
熱抵抗 ※3 [（m²・Ｋ）/Ｗ] |
熱貫流率 ※4 ［W/(m²・K)］ |
|---|---|---|---|---|---|
| 25-FR | 25 | 910×1820 | 0.79 | 1.3 | 0.71 |
| 30-FR | 30 | 0.92 | 1.5 | 0.61 | |
| 35-FR | 35 | 1.06 | 1.8 | 0.53 |
- ※1 ネオマフォーム厚さ20ｍｍ品（20-FR）は特殊品となります。
- ※2 標準的な重量を示しています。
- ※3 ネオマフォーム単体（複合材料の断熱性能を含まない）の断熱性としています。
- ※4 （金属外装を省略して算定）室内側熱伝達抵抗：0.11[（m²・K）/W]、室外側熱伝達抵抗：0.04[（m²・K）/W]
ホルムアルデヒドの放散について
ネオマフォームFは、以下の材料で構成されていますので、内装の露出の有無に関わらず、使用面積の制限なくお使いいただけます。
| 断熱材規格 |
JIS A 9521フェノールフォーム断熱材1種2号CⅡ F☆☆☆☆ JIS A 9511フェノールフォーム保温板1種2号C F☆☆☆☆ |
|---|---|
| 面材 | アルミニウムはく |
| 接着剤 | 非ホルムアルデヒド系(規制対象外物質) |
関連資料のダウンロード

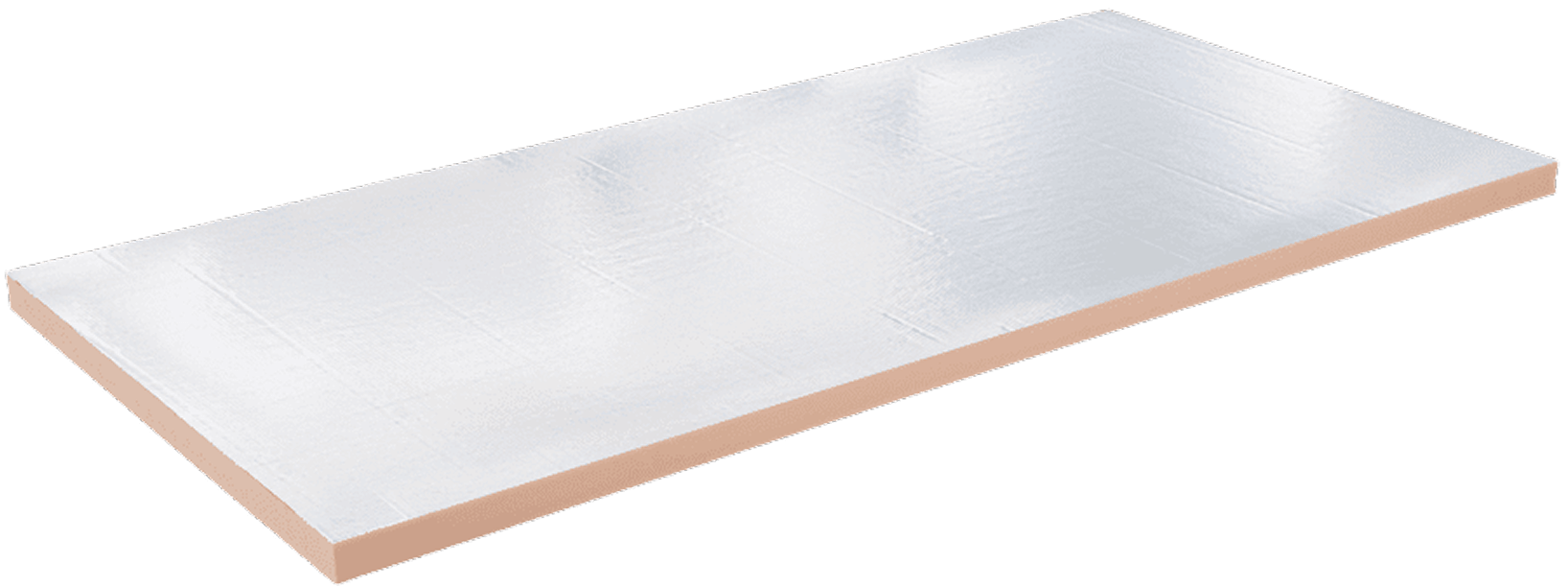

ネオマ®フォームF

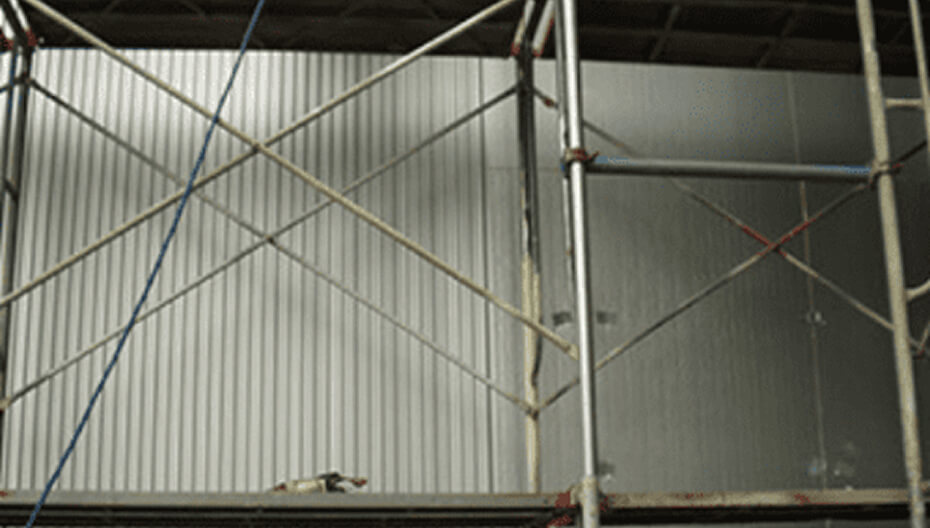

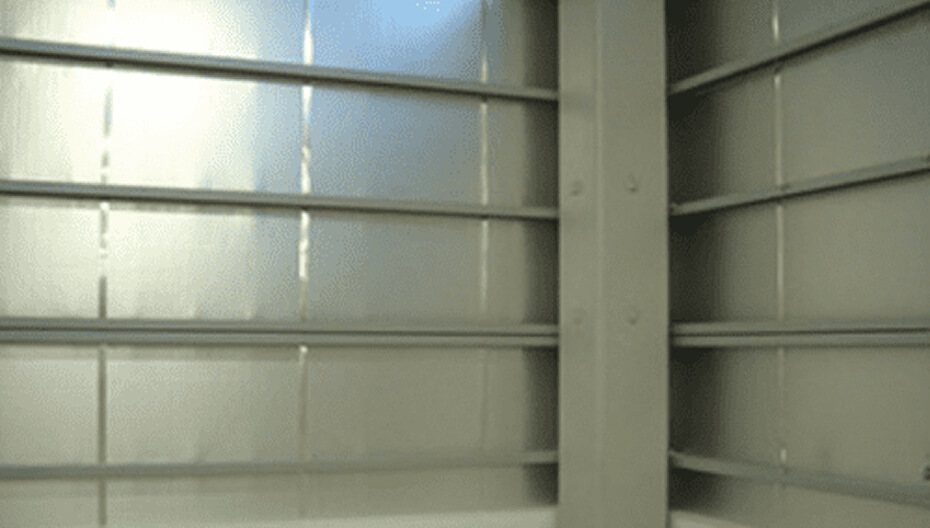

金属外壁 準耐火建築物用途
ネオマ®︎フォームFは、ネオマフォームの両面にアルミニウムはくを貼り合わせ、不燃材料認定を取得した高機能製品です。
準耐火建築物（ロ準耐2）の非延焼部に適応可能です。
※ロ準耐2は外壁に準不燃以上かつ延焼のおそれがある部分は
防火構造が必要（延焼のおそれのない部分は、準不燃以上のみで可）。
ネオマ®フォームFの特徴
01
断熱性
ネオマフォームの高断熱性により、高い断熱性を発揮します。
02
耐火性
不燃材料認定を取得しています。
03
軽量性
重量は0.79kg/㎡(25-FR)。躯体への負担を少なくします。
04
外張り断熱
外張り断熱で躯体を保護、面倒な胴縁の熱橋計算も不要です。

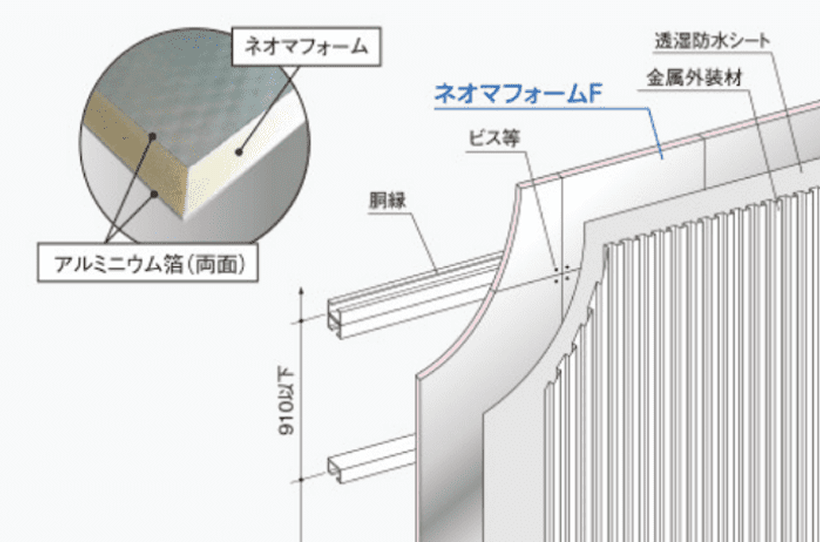

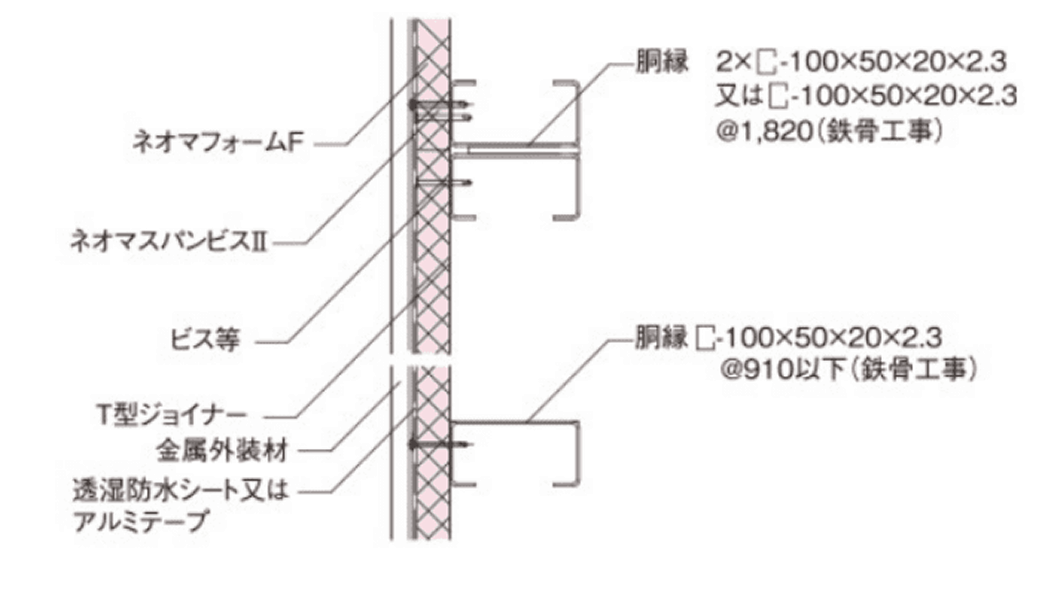

ネオマ®フォームFの基本ディティール

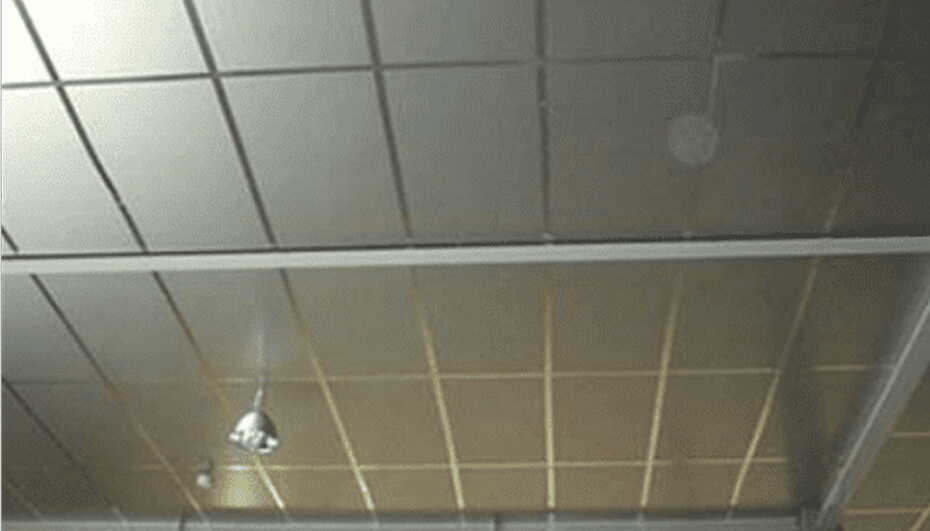

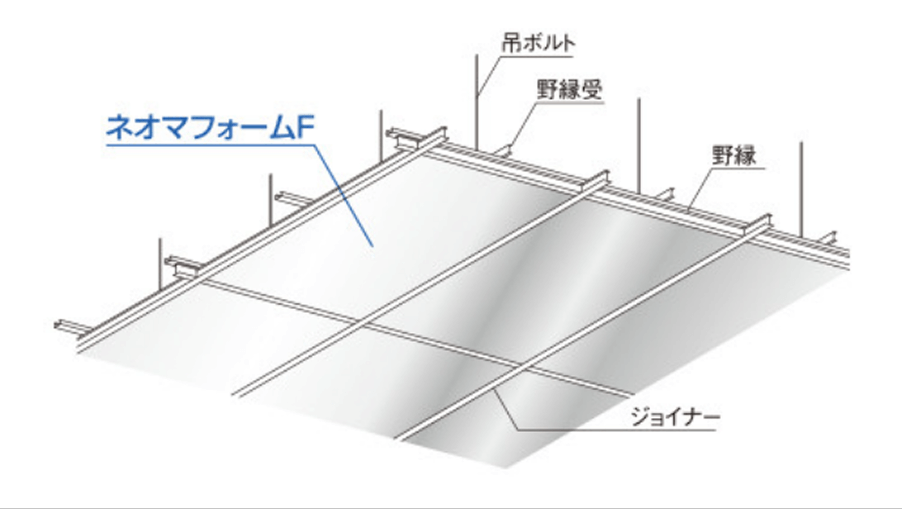

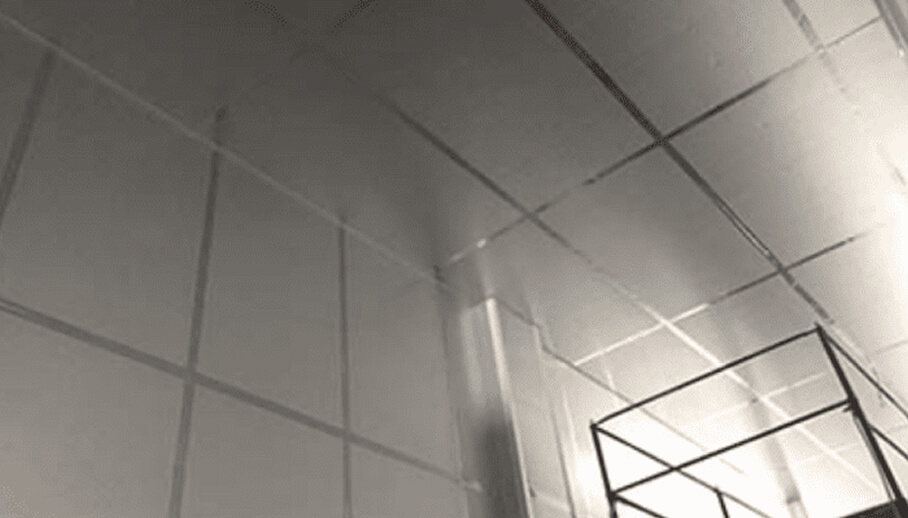

ネオマ®フォームF 天井用途
ネオマフォームFは、ネオマフォームの両面にアルミニウムはくを貼り合せ、不燃材料認定を取得した高機能製品です。

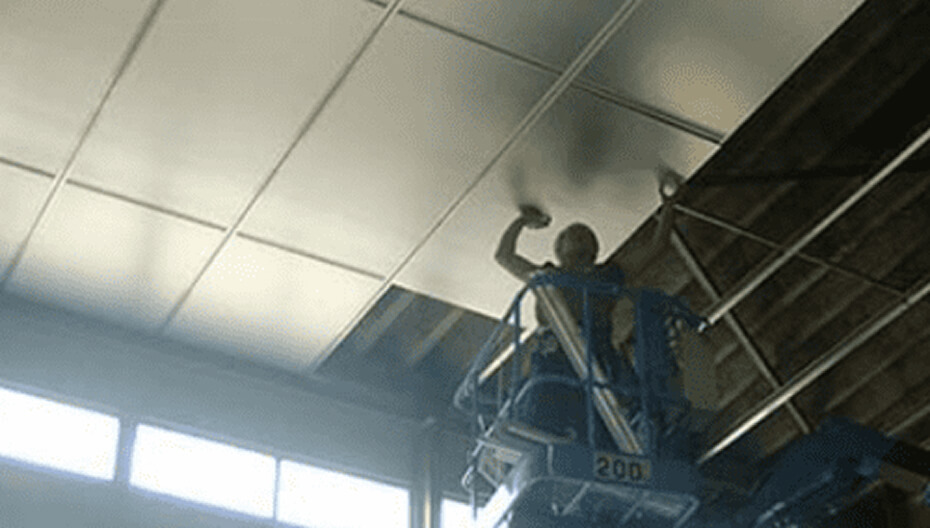

軽量で施工性も良いため、工場などの天井でも使用されます。
ネオマ®フォームF天井用途の特徴
01
断熱性
ネオマフォームの高断熱性により、高い断熱性を発揮します。
02
耐火性
不燃材料認定を取得しています。
03
軽量性
重量は0.79kg/㎡(25-FR)。躯体への負担を少なくします。
04
現し仕上げ
現し仕上げが可能です。
ネオマ®フォームF RC造後張り用途
ネオマ®︎フォームFは、ネオマフォームの両面にアルミニウムはくを貼り合せ、不燃材料認定を取得した高機能製品です。 RC造の後張り用途でも使用されます。
RC内断熱後張り施工要領書
